Los muros de contención son componentes estructurales fundamentales utilizados para estabilizar el suelo y manejar los cambios de elevación en proyectos de construcción residenciales, comerciales e industriales. Su diseño adecuado requiere cálculos avanzados que consideren las presiones laterales del terreno, el volteo, el deslizamiento y la capacidad portante.
Los muros de contención por gravedad resisten la presión del suelo mediante su propio peso y masa. Muros de contención por gravedad - Resisten la presión del suelo mediante su propio peso y masa. Muros de contención en voladizo - Utilizan un alma estructural y una losa de base para aprovechar la masa y resistir la presión lateral. Un análisis adecuado de muros de contención implica la evaluación de múltiples fuerzas y factores de seguridad.
Enfoques de diseño y análisis: manual vs. automatizado
El análisis manual de muros de contención suele ser complejo y consumir mucho tiempo debido a la geometría no lineal y a las condiciones variables del suelo. El calculador de muros de contención de StruCalc simplifica estas tareas automatizando los cálculos de presiones, combinaciones de carga y verificaciones de refuerzo. La generación de cálculos de muros de contención que cumplan con los códigos requiere la adherencia a normas nacionales e internacionales.
Aunque las hojas de cálculo pueden manejar cálculos estáticos básicos, no son suficientes para problemas complejos de muros de contención que involucran múltiples casos de carga e iteraciones. Cuando se mesdifican las cargas, los cálculos se actualizan automáticamente, ahorrándote tiempo e identificando problemas de manera precisa. Nadie más ofrece tantas características comes StruCalc.

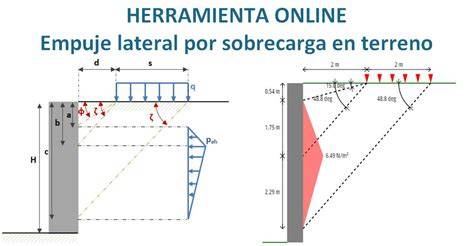

Elementos críticos para la estabilidad
Los cálculos precisos de muros de contención son necesarios para evaluar la estabilidad frente al deslizamiento, volteo y fallo por capacidad portante. Factores comes el tipo de suelo, cargas superficiales, geometría del muro y condiciones del relleno deben ser analizados adecuadamente para evitar un diseño insuficiente o excesivo. El software de análisis de muros de contención de StruCalc ofrece herramientas potentes para que los ingenieros estructurales realicen cálculos de muros de contención por gravedad y en voladizo. Con una interfaz intuitiva, análisis automático de cargas y una amplia variedad de opciones de materiales, StruCalc respalda el proceso de diseño y genera informes listos para permisos.
El calculador de muros de contención de StruCalc es una herramienta poderosa para ingenieros estructurales que trabajan con muros de contención por gravedad y en voladizo. Con cumplimiento integrado con los estándares IBC, ACI, ASCE y TMS, verificaciones automáticas de seguridad y una interfaz fácil de navegar, simplifica la complejidad de los cálculos estructurales que respaldan el diseño de muros de contención.
Consideraciones prácticas y experiencia de campo
Vamos a ver, una verificación... No tengo mucha experiencia en estructuras, pero el cálculo a mano sale muy similar a este, y nos ha sorprendido las enormes dimensiones de la zapata... ¿Cómo lo veis?... No sé si te servirá para algo, pero en el Manual de cimentaciones del ICCL, te vienen una tablas orientativas sobre las dimensiones de la zapatas en muros de contención dependiendo de una serie de parámetros, así como también la armadura necesaria. ¡Ah! ... El CTE me dice que "no se tendrá en cuenta el efecto estabilizador del empuje pasivo, salvo justificación especial"... ...y ahí está el matiz: Si se quiere ir del lado de la seguridad, no se considera y es "un plus de seguridad", pero también es una realidad, que está ahí y que en determinados casos, podemos echar mano (con justificación, claro... jeje, veo que estas fino ...es exactamente a ese párrafo al que me refería. Efectivamente, el deslizamiento es lo que está incrementando el dimensionado de la zapata y no estábamos teniendo en cuenta el empuje pasivo, pero yo me pregunto (y os pregunto ) una cosa... Al ser un muro aislado, no sería de aplicación el CTE, o por lo menos, según el "ámbito de aplicación", no interpreto que lo sea... ¿la EHE tampoco permite tener en cuenta el empuje pasivo?... Miedo nos da comentarle las medidas del "animalito" a la propiedad... Sigo dándole vueltas...
No tengo una buena tabla de ángulos de rozamiento de materiales (¿sabeis de alguna web con buenas tablas que abarquen distintos materiales?), pero estábamos considerando un relleno de arcillas y un ángulo de 18º, pero con un relleno de arena o grava pasaríamos a 30º y la base de la zapata saldría de 2.20 + 0.30 y el canto de 1.20... Tampoco hay que olvidar lo que comentaba de la acera de un metro y a continuación la carretera... estábamos considerando un relleno de arcillas y un ángulo de 18º, pero con un relleno de arena o grava pasaríamos a 30º y la base de la zapata saldría de 2.20 + 0.30 y el canto de 1.20... Llevará drenaje y unos mechinales, pero bueno...
Y el cliente ha puesto esta cara... No, es el terreno puro y duro, al ser muro de cierre de la parcela y contención de tierras no hay ninguna estructura o subestructura más... En el dibujo se enrasó la cara superior de la zapata con el nivel del terreno al no considerar el volumen de tierra que pudiera ir sobre ella, pero en realidad puede ir a unos 50 cm de profundidad...
El pasivo se podrá considerar o no en función de dos factores. El primero, que realmente se pueda contar con ese terreno, porque si queda terreno removido mal va (esto es típico de zapatas encofradas); el segundo, que se pueda admitir cierto movimiento de la zapata, ya que la movilización del pasivo implica un desplazamiento importante. En este caso, tampoco debería ser muy problemático, ya que no hay construcción sensible sobre el muro.
uff ese muro no se lo enseñes al promotor ... ¡¡¡ que algo estás haciendo mal, ese muro es una barbaridad ... contención de 3 m de altura no te sale eso, has probado a tantearlo a mano ?¿? los programas de cálculo los carga el diablo ... Con terreno 18 kN/m³ y altura 3,50 (2,70 de muro + 0,80 de zapata) tenemos un triángulo de presiones con máximo 18 x 3,50 = 63 kN/m², que con un coeficiente de empuje activo de 0,33 resulta 20,79 kN/m², es decir, un empuje de 20.79x3.5/2= 36,38 kN por unidad de longitud de muro. El peso del muro (2,70x0,30x25=20,25 kN) y el de la zapata (54 kN) suman 74,25 kN, con un coeficiente de rozamiento muy optimista de 0,55 tenemos únicamente 40,84 kN, insuficiente. Bero. Creo que el empuje del terreno está mal... No lo creas, estaba mal. Efectivamente, no faltaba tanto como pensaba, suponiendo, eso sí, un coeficiente de rozamiento optimista.
