Las viguetas pretensadas de hormigón se han convertido en uno de los elementos esenciales para diseñar forjados seguros, eficientes y duraderos. Gracias a su resistencia, ligereza y capacidad de soportar cargas elevadas, estas piezas permiten construir con rapidez y precisión en todo tipo de edificaciones. Además, su clasificación por tipologías (T-12, T-18 y T-25) facilita la elección según las necesidades estructurales del proyecto.

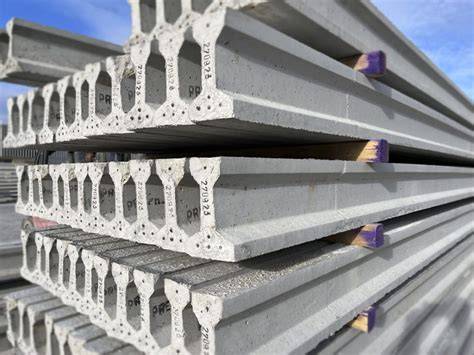

Qué es una vigueta pretensada y cómo funciona
En primer lugar, una vigueta pretensada es un elemento lineal de hormigón al que se le aplica una tensión previa mediante armaduras de acero. Por una parte, la vigueta T-12 es ideal para forjados donde las luces no son excesivas y las cargas son estándar. Por otra parte, la vigueta T-18 ofrece un punto intermedio perfecto entre capacidad portante y ligereza. Finalmente, la vigueta T-25 destaca por soportar mayores cargas y cubrir luces más amplias.

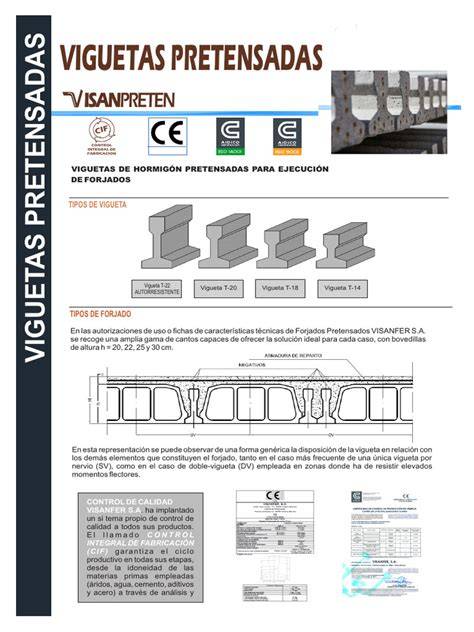

Clasificación y uso de las tipologías T-12, T-18 y T-25
En Prearcon fabricamos viguetas pretensadas T-12, T-18 y T-25 mediante procesos industriales controlados y materiales seleccionados para garantizar la máxima calidad.
La vigueta T12, llamada también Simple T, es una semiviga que requiere la instalación conjunta con otros elementos, como parte de un forjado. En otras palabras, estos dos componentes trabajan en conjunto para proporcionar resistencia y estabilidad a la construcción. Es importante señalar que las viguetas pretensadas T12, por sí solas, no son autorresistentes, y forman parte de los sistemas de forjado con viguetas pretensadas.
La vigueta T18, también conocida como Doble T, destaca por ser autorresistente, lo que implica que tiene la capacidad de sostener cargas de manera independiente. El dintel pretensado Previcor es una solución autorresistente de sección rectangular, diseñada para soportar cargas de manera eficaz sin necesidad de apoyos adicionales durante su colocación. Si buscas una solución con acabado decorativo, también puedes ver nuestro dintel imitación madera.
Características y ventajas de los sistemas pretensados
Fabricado con hormigón HP-40 y acero de pretensado Y1860, este elemento estructural combina resistencia, durabilidad y facilidad de instalación, lo que lo convierte en una opción ideal para cerramientos, huecos de puertas y ventanas o cualquier punto donde sea necesario salvar vanos de forma segura. Gracias a su sección compacta (disponible en 10×7 cm o 7×10 cm) y su reducido peso de tan solo 18 kg/ml, el dintel ofrece un montaje ágil sin renunciar a prestaciones técnicas exigentes. Aunque su longitud máxima alcanza los 5,80 metros, nosotros no recomendamos el uso a más de 2,50 metros.
Las fichas técnicas de nuestras viguetas pretensadas y vigas pretensadas no solo aportan datos sobre medidas y pesos. También permiten tomar decisiones informadas, planificar con precisión y garantizar la seguridad y el rendimiento estructural en obra. La incorporación de vigas y viguetas pretensadas no solo acelera el proceso de construcción, sino que también puede resultar en ahorros económicos sustanciales.
VIGUETAS PRETENSADAS PARA TECHOS

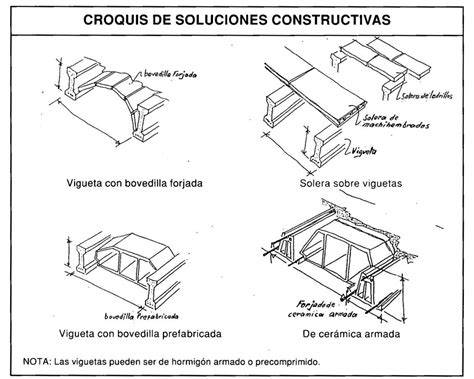

Relación entre viguetas, bovedillas y forjado
Es crucial entender la diferencia existente entre viga y vigueta en el momento de tomar decisiones respecto a la opción constructiva más adecuada. Para simplificar, podemos describir una viga como un componente horizontal destinado a soportar cargas a lo largo de su longitud. Por otro lado, la vigueta, también de naturaleza horizontal, despliega su utilidad en colaboración con bovedillas para forjado, y otros elementos, formando así un sistema de forjado. La vigueta T12, llamada también Simple T, es una semiviga que requiere la instalación conjunta con otros elementos, como parte de un forjado. En otras palabras, estos dos componentes trabajan en conjunto para proporcionar resistencia y estabilidad a la construcción.
Continúa siendo relevante señalar que las viguetas pretensadas T12, por sí solas, no son autorresistentes, y forman parte de los sistemas de forjado con viguetas pretensadas. Por lo tanto, la colaboración con bovedillas, hormigón y acero, resulta esencial para asegurar un rendimiento estructural óptimo.
Diseño, flecha y criterios de servicio
Las flechas y la rigidez de las viguetas influyen en cómo se comporta el forjado bajo cargas. En el documento técnico se especifica que la flecha activa máxima, conjunta del sistema forjado viga plana, debería quedar comprendida entre 5 mm y 10 mm. Una flecha que no excediera de 5 mm garantizaría, en mayor medida, la ausencia de fisuración en los tabiques interiores de las viviendas y de agrietamiento de los cerramientos de fachada.
Las fisuras por flexión y flechas excesivas pueden aparecer cuando se utilizan luces mayores y las tabiques o pavimentos reaccionan de forma diferencial. En general, la flecha y su efecto se gestionan diseñando para evitar la fisuración y manteniendo la rigidez adecuada del conjunto forjado-vigueta-bovedilla.
El objetivo en el diseño de forjados pretensados es no alcanzar la fisuración (yo intento calcularlos para ello), con lo que las flechas se podrían calcular con la rigidez bruta. Si las luces aumentan, la cosa es más complicada y forzar a disponer viguetas que no superen el momento de fisuración conduce a sobredimensionar. Hablo de no alcanzar la fisuración en ELU, o sea, sin mayorar cargas. Para cumplir el ELU de fisuración como máximo puedes tener, para ambiente I, el momento que origina una abertura de fisura de 0,2 mm (Mo2). Si tienes ambiente IIa o IIb (cocinas y baños estarían incluidos aquí) también es Mo2, pero con la condición de que las armaduras de tracción se encuentren en la zona comprimida de la sección, por lo que casi seguro que no te permitirá superar la fisuración.
Si la relación Mu/Mfis es menor que 1,6 ya sabemos que pesará más el cálculo a ELU y que no nos va a fisurar. En la práctica, la rigidez de la vigueta individual puede ser insignificante para el cálculo de flecha en servicio; lo relevante es la rigidez de la sección completa del forjado. De ser posible, se observa que cuando las luces son moderadas, la evaluación basada en rigidez bruta puede ser adecuada para estimaciones rápidas.
Ejemplos y prácticas de instalación
En proyectos reales se rotulan los armados de negativos y los flectores positivos y cortantes, para seleccionar la vigueta adecuada. El armado de las viguetas a colocar debe ser el más desfavorable que resulte del cálculo tanto en fase de ejecución como en fase de servicio de la estructura (ELU y ELS). La documentación de orientación técnica también subraya la necesidad de verificar la compatibilidad entre viguetas y bovedillas para evitar pasos del hormigón en el interior de las bovedillas y asegurar la resistencia frente a esfuerzos rasantes.
La incorporación de vigas y viguetas pretensadas no solo acelera el proceso de construcción, sino que también puede resultar en ahorros económicos sustanciales.
Detalles técnicos y consideraciones de fabricación
Previcor ofrece dinteles pretensados y soluciones asociadas, con disponibilidad de varias secciones y opciones decorativas. Es relevante considerar las recomendaciones de la ficha técnica del fabricante y la compatibilidad de los elementos con las condiciones de obra, evitando defectos de puesta en obra como vibrado incorrecto o recubrimientos de armaduras deficientes.
Aplicaciones y alcance de las soluciones
Las viguetas pretensadas y vigas pretensadas que fabricamos están diseñadas para la instalación de forjados robustos y eficientes. En esta página puedes consultar las fichas técnicas de viguetas pretensadas, con sus medidas, pesos y características estructurales. Nuestro método de fabricación nos permite crear vigas más ligeras, lo que también facilita significativamente su manipulación.
La diferenciación entre viga y vigueta es clave para decidir la opción constructiva más adecuada, especialmente al planificar el forjado y la distribución de esfuerzos a lo largo de la planta. Las características de las diferentes tipologías permiten adaptar la solución a las luces y cargas previstas en cada planta.
