Aquellos forjados compuestos de vigueta armada semiresistente (incluyen vigueta con zapatilla de hormigón (120×40 mm) con armado de acero corrugado + celosía de acero con armado base de 2ø 6 + 1ø7 mm, + bovedilla (como elemento aligerante).
Clasificación y componentes fundamentales
Aquellos forjados compuestos por vigueta pretensada T.16 autoportante (HORMADISA) + bovedilla (como elemento aligerante). Se consideran autoportantes porque soportan su propio peso y el de la bovedilla en el momento del hormigonado, por lo que no necesitan apuntalamiento sopandas) para ser hormigonados hasta una longitud máxima de 4.50, a partir de ahí, hasta 5.50 necesitan 1 apoyo, 2 o más dependiendo de la longitud de viguetas. Sobre todo, son usados como forjados sanitarios.
Según su canto e intereje (0.70):20 +525 +530 +5Según material:Hormigón (aquellos que usan como elemento aligerante las bovedillas de hormigón)Poriestireno (aquellos que usan como elemento aligerante las bovedillas de poriestireno)Densidad 9/10 o Densidad 13/15.
Elementos aligerantes y materiales
Este tipo de forjados son aquellos cuyos nervios son armados y hormigonados totalmente en obra. Están compuestos de armado de positivos, armado de negativos y bovedillas como elemento aligerante. Según su canto e intereje (0.70):20 +525 +530 +5Según material:Hormigón (aquellos que usan como elemento aligerante las bovedillas de hormigón)Poriestireno (aquellos que usan como elemento aligerante las bovedillas de poriestireno)Densidad 9/10 o Densidad 13/15.

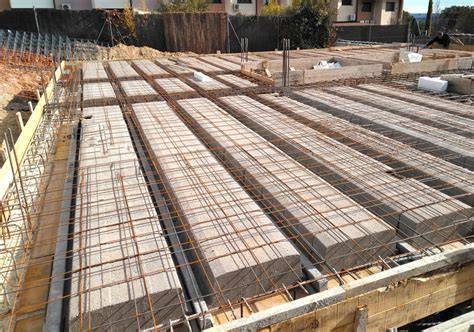

Forjados unidireccionales con viguetas y entrevigado aligerante
DOCUMENTOS DE ORIENTACIÓN TÉCNICA EN EDIFICACIÓN ESTRUCTURA - Forjados unidireccionales con viguetas y entrevigado aligerante-II (Eh-6). Rev02
Unidad constructiva y proceso general de ejecución: Se relaciona a continuación la metodología para la ejecución de los forjados unidireccionales: - Control de recepción de los elementos constitutivos del forjado. - Montaje del encofrado con entablado continuo horizontal y estructura vertical soporte (puntales o módulos de andamios) y preparación del perímetro del apoyo de las viguetas. - Replanteo y montaje de las viguetas y de las piezas de entrevigado. - Colocación de las armaduras y disposición de los separadores. - Vertido y compactación del hormigón previo riego de encofrados, piezas de entrevigado y viguetas. - Curado del hormigón. - Desapuntalado y desencofrado.
Característica de la losa superior y requisitos de ejecución
El forjado dispondrá de una losa superior (capa de compresión) hormigonada en obra, con espesor mínimo de 40 mm sobre viguetas, piezas de entrevigado de hormigón o cerámico y de 50 mm sobre piezas de entrevigado de otro tipo y también en el caso de zonas con aceleración sísmica de cálculo mayor de 0,16g y con cualquier tipo de entrevigado.
Este documento también aborda detalles de secciones, encuentros y compatibilidad entre elementos, con referencias a figuras y gráficos que ilustran la compatibilidad entre viguetas pretensadas y bovedillas de hormigón, o entre nervios y entrevigado.
Montaje, armaduras y recubrimientos
Montaje de viguetas y entrevigado: Cuando se tenga en cuenta la continuidad de los forjados conviene que los nervios o viguetas se dispongan enfrentadas, pero puede admitir una desviación c inferior a la distancia recta entre testas s en apoyos interiores, y hasta 5 cm. en apoyos de voladizos. En los casos en que un forjado acometa a otro perpendicularmente, su armadura superior se anclará por prolongación recta. Se garantizará la resistencia a compresión de la parte inferior del forjado hormigonando las partes necesarias o con disposiciones equivalentes.
Montaje de las armaduras: Las armaduras se montarán en obra exentas de pintura, grasa o cualquier otra sustancia nociva que pueda afectar negativamente al acero, al hormigón o a la adherencia entre ambos. En la colocación del armado de las vigas se ha de comprobar que no se invierte la posición de la armadura inferior y superior, ya que por lo general la ferralla se coloca ya montada de taller o en la propia obra.
Recubrimientos de las armaduras: Los recubrimientos nominales de las armaduras de los forjados deberán cumplir las especificaciones indicadas en el artículo 43.4.1.del Código Estructural, según la clase de exposición, tipo de cemento, fck y la vida útil de proyecto. Deben garantizarse mediante la disposición de los correspondientes elementos (separadores o calzos) colocados en obra, según se indica en el artículo 49.8.2 del Código Estructural. El espesor del recubrimiento es crucial para la protección de la armadura durante la vida de servicio; una reducción notable reduce significativamente la protección a largo plazo.
Puesta en obra, curado y condiciones ambientales
Puesta en obra y curado del hormigón. Previo al vertido de hormigón se procederá a la limpieza y retirada de residuos. Se debe prevenir la absorción de agua por parte de las bovedillas, especialmente si son cerámicas o de hormigón, mediante riego previo. Se prohíbe verter el hormigón desde alturas superiores a 2 m y la caída debe dirigirse al hormigón recién vertido. Se debe hormigonar nervios y capa de compresión al mismo tiempo. En tiempo frío, la temperatura de la masa no debe ser inferior a 5 ºC en el momento de verter; en tiempo caluroso, se deben tomar medidas para evitar la evaporación excesiva de agua y proteger el hormigón del sol y del viento.
Se contemplan recomendaciones para evitar retracciones plásticas y se detallan condiciones atmosféricas para su control cuando existan riesgos, con tablas de temperaturas y vientos. El documento describe además la compactación mediante vibración y las juntas de hormigonado que deben orientarse lo más normal posible a la dirección de las tensiones. Se presentan especificaciones de aceleradores o anticongelantes cuando sea necesario, y condiciones para evitar problemas de rasante y compatibilidad entre elementos durante el vertido.
Sierras, huecos y apoyos
Previo al hormigonado se replantearán huecos de comunicación vertical, ventilación e instalaciones, asegurando coincidencias de aplomado entre plantas. En perímetros se disponen zunchos de atado o bien vigas y/o viguetas, según proyecto. Se evitan aperturas posteriores al hormigonado para no afectar la zona de influencia de las vigas y viguetas; de ser necesario, se replantea para que la apertura afecte solo a la capa de compresión.
Detalles de ejecución y ejemplos
La documentación de EH-6 incluye figuras y ejemplos de distintos apoyos y enlaces, como apoyo sobre viga de canto, entrega, introducción de armadura saliente, solapo y otros sistemas de enlace. También se muestran esquemas de compatibilidad entre nervios y bovedillas, y de la distribución de armaduras de reparto en la losa de compresión.
¿Sabes predimensionar un forjado unidireccional? Parte 1.
En resumen, estos forjados combinan viguetas armadas o pretensadas con bovedillas como elemento aligerante, ya sea de hormigón o de poliestireno, y requieren un conjunto de procedimientos de montaje, armado, curado y control de recubrimientos para garantizar su seguridad y durabilidad.
