Al igual que la modulación a 25 cm para optimizar el ahorro de material, tiempo y facilidad de construcción, etc. es también muy importante realizar un correcto cálculo de la estructura sin sobrearmarla de hierro. El hierro es un material cada vez más caro, y poner una cantidad supérflua incrementaría considerablemente el precio final de la construcción a la vez que demoraría los tiempos de construcción. Tanto para el arquitecto, como para las empresas de cálculo de estructuras, organismos de control técnico y aseguradoras, falicilitamos un informe técnico con la descripción del sistema y la normativa aplicable. A continuación pueden ver un proyecto de cálculo de estructura que les puede servir de ayuda para elaborar sus propios proyectos: Memoria de Cálculo de Estructura para Edificio de Vivienda Unifamiliar (EJEMPLO) Elaborado por: Universidad Politécnica de Valencia - Escuela Técnica Superior de Arquitectura Departamento de Mecánica de los Medios Continuos y Teoría de Estructuras Proyecto de Estructuras Arquitecto COACV 5462 - David Gallardo Llopis JUNIO 2005
INDICE DE LA MEMORIA
- 1 . MEMORIA DE LA ESTRUCTURA
- 1.1 Objeto
- 1.2 Estudio del terreno
- 2 . JUSTIFICACIÓN DE LA CIMENTACIÓN
- 2.1 Cimentación “preexistente”
- 3 . JUSTIFICACIÓN DE LA ESTRUCTURA
- 3.1 Forjado de viguetas (sistema StyroStone)
- 3.2 Muros de carga (sistema StyroStone)
- 3.3 Pórtico central - soporte de sótano eliminado
- 3.4 Estabilidad horizontal del conjunto
- 3.5 Juntas de dilatación y estructurales
- 3.6 Armaduras y recubrimientos
- 3.7 Materiales
- 4 . BASES DE CÁLCULO
- 4.1 Acciones gravitatorias
- 4.2 Acciones del viento
- 4.3 Acciones sísmicas
- 4.4 Acciones térmicas
- 5 . MÉTODO, HIPÓTESIS Y PROGRAMA DE CÁLculo UTILIZADO
1.- MEMORIA DE LA ESTRUCTURA
1.1 Objeto El objeto de este proyecto de estructura es el de definir las condiciones de ejecución de la nueva estructura (sin incluir cimentación) para el proyecto de nueva planta para una vivienda unifamiliar, situado en Elda (Alicante). Dicho proyecto es promovido por la empresa StyroStone, S.L. Este proyecto surge a partir de la existencia de otro proyecto de ejecución previo de estructura para la misma vivienda, del que adopta la solución de cimentación. La vivienda consta de planta baja, planta primera y buhardilla bajo cubierta inclinada, además de un sótano semienterrado para uso de garaje privado. El proyecto previo resuelve la estructura de la vivienda mediante un sistema tradicional de tres pórticos paralelos de soportes y vigas de hormigón armado, y forjados unidireccionales de viguetas. La planta enterrada se resuelve mediante un muro de sótano perimetral de 20cm de espesor, aunque los soportes del contorno siguen llegando hasta la cimentación parcialmente embebidos en el muro de sótano. Este muro tiene como objeto fundamental resistir los empujes del terreno, y soportar las cargas verticales que le transmite únicamente el forjado de suelo de planta baja. La cimentación consiste en una zapata corrida para el muro de sótano, y zapatas en los soportes. Los soportes del perímetro, parcialmente embebidos en el muro de sótano, generan un crecimiento de la zapata corrida del muro de acuerdo a la concentración de carga en dichos puntos. El nuevo proyecto adopta esta solución directamente para la cimentación, muro de sótano para contención de tierras y soporte del forjado de planta baja, y propone una nueva solución para el resto de la estructura aérea, en base a una tipología estructural diferente: los muros de carga de hormigón en masa realizados mediante bloques huecos de porexpan (sistema proporcionado por la empresa StyroStone). Estos muros presentan similitudes con los muros de bloque tradicional, aunque cuentan con numerosas ventajas tanto de ejecución como de comportamiento estructural. Ahora bien, uno de los inconvenientes que tiene este tipo de muros es que el espesor necesario para el muro es de unos 30cm, correspondientes a un núcleo de 15cm de hormigón en masa (reforzado en algunos puntos con armadura, según el cálculo), 5cm de espesor de porexpan a cada lado (espesor de las paredes del bloque), y 5cm para los espesores de enlucidos o enfoscados de acabado final. Por ello, es un sistema que se emplea en mayor medida para los muros de fachada, y no tanto para los muros de compartimentación interior. Este proyecto aprovecha esta posibilidad, en la que el muro exterior de las cuatro fachadas se ejecuta mediante el sistema de bloques StyroStone, y en el interior se mantiene un sistema de pórtico con soportes y vigas. El proyecto es geométricamente muy sencillo. La planta es rectangular (casi cuadrada), de lados 10,90m y 10,00m. Se configura el contorno (en las cuatro fachadas) mediante muros de bloques del sistema StyroStone (ver 3.1) quedando un único pórtico central en el eje de simetría de la planta (ver 3.2).

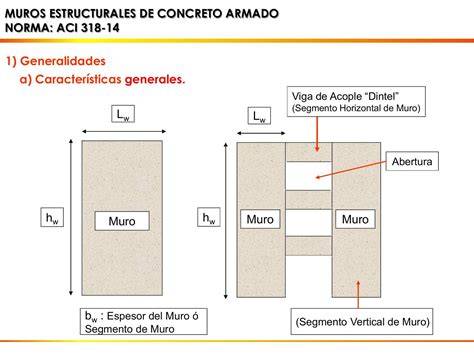

3.2 Muros de carga (sistema StyroStone) El sistema de construcción StyroStone se basa en la utilización de bloques de porexpan que se traban entre sí para conformar muros huecos, de forma que se vierte el hormigón en el interior hueco de dichos muros y se obtiene un resultado final de muro de carga de hormigón en masa. El bloque de porexpan, además de servir de encofrado en fase de hormigonado, permite incorporar aislamiento térmico y acústico al propio muro de carga. En general este sistema permite construir estructuras de una o varias plantas en base a la disposición de muros trabados en las dos direcciones y a distancias moderadas, como es el caso de la estructura de este proyecto. Este sistema se configura como la parte estructural que se encarga de recibir y transmitir los esfuerzos verticales de los forjados hasta la cimentación, además de ofrecer estabilidad horizontal al conjunto (ver 3.4), en base a la configuración de muros de gran rigidez en las dos direcciones y atados entre sí por medio de los forjados, resultando muy importante la colaboración de la capa de compresión al monolitismo del conjunto (ver 3.1).
3.4 Estabilidad horizontal del conjunto
3.1 Forjado de viguetas (sistema StyroStone) El forjado de viguetas prefabricadas V17 14-8-14 cuenta con armadura y espesor indicados: momento positivo máximo de la vigueta en el estado final de cargas 14,85 kNm, cortante 20,25 kN, y refuerzo de negativo 1Ø12 por vigueta. El forjado se configura con intereje de 75 cm, ancho 12,5 cm y alto de zapatilla 5 cm, canto total 25 cm, espesor total 30 cm, y está diseñado para tomar cargas y distribuirlas entre pórtico central y muros de carga. El sistema de huecos se resuelve con nervios y zunchos que permiten un reparto adecuado de esfuerzos. Este análisis técnico forma parte de la justificación de la estructura y de las condiciones de ejecución.
Styro Stone - Experimentado e inteligente
La presente descripción integra criterios de seguridad, estabilidad y monolitismo entre muros y forjados, destacando la necesidad de adaptar el espesores y refuerzos a las condiciones reales de carga, viento y sismos contempladas en el proyecto.
