La implementación descrita se refiere al suministro y colocación de piezas de bordillo recto de hormigón, monocapa, con sección normalizada peatonal A1 (20x14) cm, integradas en una estructura de base y acabado conforme a normas europeas. A continuación se detallan las características y el proceso tal como se recoge en el texto original.

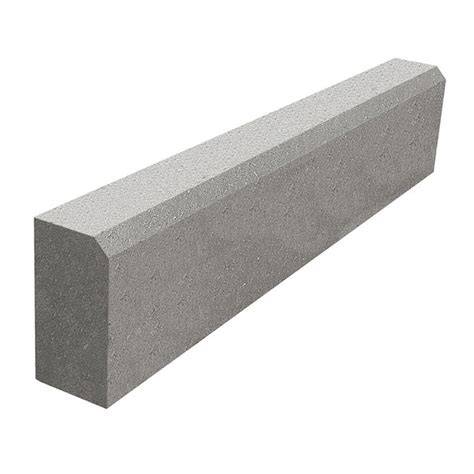

Especificaciones básicas del bordillo
El bordillo es de hormigón monocapa y tiene una sección normalizada peatonal A1 (20x14) cm, con una longitud de 50 cm. Se especifica una clase climática B (absorción ≤ 6%), una clase resistente a la abrasión H (huella ≤ 23 mm) y una clase resistente a la flexión S (R-3,5 N/mm²). Estas características permiten estimar su comportamiento ante las condiciones ambientales, abrasión y esfuerzos de flexión a lo largo del uso previsto.
La colocación se realiza sobre una base de hormigón no estructural (HNE-20/P/20) con espesor uniforme de 20 cm y 10 cm de anchura a cada lado del bordillo, con vertido desde camión, extendido y vibrado, y acabado maestreado, siguiendo pendientes del proyecto.
El bordillo se dispone sobre una explanada con índice CBR > 5 (California Bearing Ratio), asegurando la adecuación de la capacidad portante del soporte para la solicitación prevista. El rejuntado posterior se ejecuta con una anchura máxima de 5 mm usando mortero de cemento, industrial, M-5.
Conexión con elementos de construcción y requisitos de obra
La solución incluye también aislamiento termoacústico por el interior de la fachada y medianerías de cámaras formadas con tabiquerías de yeso laminado. Se especifica el uso de lana mineral ISOVER ARENA BASIC, constituida por paneles de lana mineralArena de 45 mm de espesor, cumpliendo la norma UNE EN 13162, con conductividad térmica 0,037 W/(m·K), clase de reacción al fuego A1 y código de designación MW-EN 13162-T3-WS-MU1-AFr5. Todo el conjunto está totalmente colocado y cumple alguna de las soluciones del CEC (4.2.1).
La compatibilidad entre soluciones estructurales y de aislamiento se contempla específicamente para las piezas de bordillo descritas, repetidas en la solución del CEC que incluye piezas de bordillo recto de hormigón monocapa, con la misma sección peatonal, colocadas sobre base de hormigón en masa (HM-20/P/20/X0) de espesor uniforme de 20 cm y 10 cm de anchura a cada lado del bordillo, vertido desde camión, extendido y vibrado, con acabado maestreado y rejuntado posterior según las indicaciones anteriores. No se incluye costo adicional para este aislamiento dentro del precio.
Propiedades y rendimiento del conjunto
Las piezas de bordillo están diseñadas para soportar tránsito peatonal y están condicionadas por las características de absorción, abrasión y resistencia a la flexión indicadas, así como por el diseño de la base de apoyo. El índice CBR superior a 5 garantiza una resistencia adecuada del terreno de apoyo para la colocación de las piezas y la distribución de cargas.
El acabado maestreado proporciona una superficie uniforme y adecuada para el tránsito, mientras que el rejunte de 5 mm contribuye a la estanqueidad y a la integridad estructural de la compressión entre las piezas. El texto especifica también la posibilidad de integrarse en soluciones del CEC para la combinación de bordillos y sistemas de aislamiento, manteniendo la coherencia con el resto de elementos de la fachada y de la estructura adyacente.
Notas de implementación y alcance
La descripción hace énfasis en que ciertos elementos, como el aislamiento y la interacción con las cámaras formando con tabiquerías, son parte de la solución integrada, pero omiten el costo de algunas de estas partes en el precio principal. De igual manera, se especifica que la solución debe cumplir las normas UNE-EN 1340 y UNE 127340 para los bordillos, asegurando la calidad y compatibilidad con otros componentes del conjunto constructivo.
En resumen, el documento describe un sistema de bordillo recto de hormigón monocapa con especificaciones de material, tamaño, y rendimiento, instalado sobre una base de soporte concreta, con acabado y rejuntado, y con integración de aislamiento termoacústico en la envolvente, cumpliendo normas y condiciones de la edificación.
