De acuerdo con estadísticas del INEGI 2015, en México hay una gran cantidad de sistemas de techo o cubierta. El otro tipo corresponde a las viguetas pre esforzadas pretensadas, que son vigas completamente terminadas. Ahora bien, por sus características específicas, existen diferencias entre los sistemas de vigueta y bovedilla y los sistemas de losa tradicionales, estas diferencias son las que brindan una serie de ventajas y beneficios. Como lo mencionamos anteriormente, esta característica es la principal del sistema. Uno de los principales factores que promueven la adopción de estos sistemas es su bajo costo de fabricación de viguetas y bovedillas. A diferencia de los productos prefabricados ligeros, tanto las viguetas como las bovedillas, son elementos sencillos de transportar, manejar, acomodar, colocar, etc.
Mediante los sistemas de vigueta de alma abierta (armadura electrosoldada) es posible trasladar el proceso de prefabricación al mismo sitio de la obra, debido a su facilidad de instalación, lo único requerido es un juego de moldes portátil de una longitud adecuada. Este punto hace referencia a la liga que se efectúa entre la vigueta y el concreto colado en obra, dentro de este punto es muy importante el trabajo de las barras diagonales de la armadura ya que funcionan como conectores entre la vigueta y el concreto nuevo. A lo largo de los años, los sistemas de vigueta y bovedilla han mostrado características de resistencia, confiabilidad, seguridad, nobleza, entre otros. Contáctanos hoy y descubre cómo podemos hacer que tus construcciones sean un éxito.
Las losas de viguetas y bovedillas son un proceso constructivo novedoso que ha permitido mejorar los procesos constructivos tradicionales, en cuanto a tiempo, economía y funcionalidad. Además, se ha convertido en una de las técnicas de construcción predilectas de los arquitectos para emplearla dentro de las construcciones de tipo industrial, comercial y residencial. Si quieres conocer más detalles sobre este tipo de losa, te invitamos a continuar leyendo para conocer las ventajas y desventajas de este sistema.La losa de vigueta y bovedilla es un sistema de elementos prefabricados en moldes metálicos, pretensados en planta y cortados a la medida de cada proyecto. Se compone de elementos de soporte como las viguetas y elementos aligerantes como las bovedillas, malla electrosoldada, capa de compresión y apuntalamiento. Cada uno de estos componentes están diseñados para satisfacer las necesidades de carga.
Ventajas y desventajas de la losa de vigueta y bovedilla
Como todo sistema constructivo, la losa de vigueta y bovedilla presenta ciertas ventajas y desventajas al momento de implementarla, por lo cual es necesario que tomes en cuenta estos aspectos para que puedas sacar el mayor provecho de este elemento en tu edificación. Proceso constructivo de una losa de vigueta y bovedilla.
Ventajas de usar la losa de vigueta y bovedilla
- Descarta el uso de cimbra de contacto.
- Genera ahorros hasta un 85% en la cimbra total de la losa.
- Agiliza los tiempos de construcción.
- Menor costo por metro cuadrado de la losa.
- Reduce el gasto en mano de obra de habilitado y colocación de acero de refuerzo.
- Utiliza menor cantidad de alambre recocido para realizar amarres.
- Mejora la calidad en el sector de la construcción.
- No requiere de mano de obra especializada.
- Permite el control del material en la obra.
- Es un sistema limpio y seguro.
Desventajas de usar la losa de vigueta y bovedilla
- En caso de realizar mal los amarres puede ser riesgoso.
- Los ductos e instalaciones sobre la losa pueden ocasionar fisuras por el poco espesor del elemento, por lo que requiere cuidados especiales.
- La aplicación incorrecta de cada uno de los componentes puede afectar al concreto.
- Este tipo de losa puede fisurarse, si no se toman las medidas adecuadas al momento de colocarla.
Acero de refuerzo y componentes

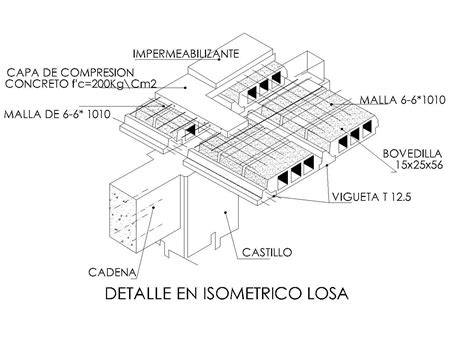

Acero de refuerzo colocado en la losa de vigueta y bovedilla. Bovedillas o bloques: Estos materiales convencionalmente se elaboran con poliestireno o concreto, son elementos que sirven únicamente como aligerantes. Su altura determina el espesor de la losa. En el caso de las bovedillas de concreto son las más económicas y resistentes, son ampliamente utilizadas. En el caso de las bovedillas de poliestireno expandido son livianas, fáciles de manejar y son térmicas, lo cual disminuye el uso de energía eléctrica. Capa de compresión: Es un componente no prefabricado del sistema que combina cada elemento en un diafragma rígido. Soporta la compresión en un sistema, define la altura de la lisa y posee un espesor entre 4 y 5 cm. Su resistencia puede aumentar si se integran varillas de refuerzo de acero y viguetas por nervios en la capa de compresión. Permite armar losas en voladizos o continuas. Nervios de repartición: Su función es distribuir las acciones, por lo cual las solicitudes ante acciones concentradas para evitar recargar las viguetas de forma individual. También, aseguran un comportamiento monolítico del entrepiso, lo que brinda rigidez a las viguetas que lo conforman.

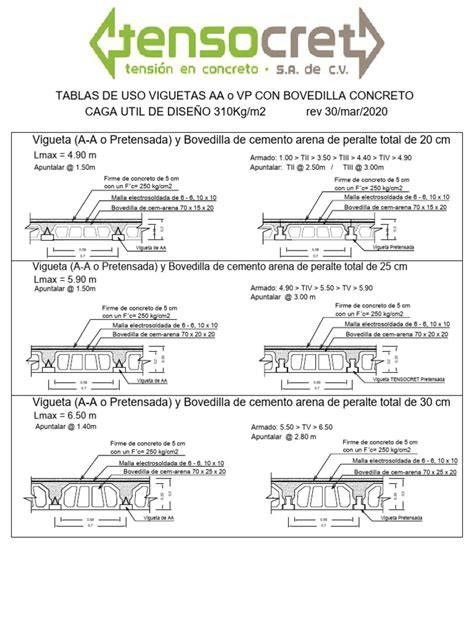

Peso de losa de vigueta y bovedilla por m2. Para poder construir de manera segura es importante tener en cuenta ciertos aspectos que engloban este sistema constructivo como lo es el peso propio, en este caso el peso de una losa de vigueta y bovedilla por m2 es de 250 kilos, para un peralte de 15 cm y bovedilla de concreto. Por otro lado, el peso de la vigueta y bovedilla de poliestireno es de 200 kilos por m2.
Proceso constructivo de una losa de vigueta y bovedilla. El proceso constructivo de una losa de vigueta y bovedilla se basa en la siguiente serie de pasos: Principalmente, se instalan las viguetas, se deben nivelar los muros para evitar defectos en la losa. Una vez que se asegure el espacio, se colocan manualmente las viguetas en el interior del cerramiento o dala o encima de los muros de carga. Como segundo paso se procede al apuntalamiento provisional, se recomienda apuntalar al centro todos los claros que superen los 2.5 m, debido a que puede acumularse el hormigón al instalar la losa, lo que genera altas concentraciones de cargas. En el tercer paso, se aplican las bovedillas que deben ir a las orillas de la losa, para que sirvan de escantillón, es decir, darán una óptima separación entre las viguetas para evitar problemas de instalación. Se apoyan de forma directa en las viguetas pretensadas y cubren toda la superficie de la losa de manera conjunta. El siguiente paso consiste en realizar instalaciones eléctricas entre los huecos de las bovedillas o por la viga. En caso de que se utilicen bobedillas de poliestireno, se ranura para no cortar la capa de compresión. Si se tiene una caja eléctrica a cielo raso se retirará la bovedilla donde se instalará, se pone una tabla por debajo de las viguetas y se sujeta con un alambre recocido a las diagonales de la armadura. Después de colocar las bovedillas, se aplican tuberías del sistema hidráulico, estas son llevadas por los huecos de las bovedillas o por los muros. En seguida se procede a poner el acero de refuerzo, en donde la malla electrosoldada se corta en el piso hasta conseguir las dimensiones requeridas. Se recomienda amarrar con alambre recocido cada medio metro a la varilla superior de la armadura. Por último, se emplea la capa de compresión, en este caso la superficie de la losa debe estar mojada, además los huecos de las bovedillas expuestos deben estar tapados para que el concreto no se fuge. La losa de compresión debe ser al menos de cm y debe tener una resistencia mínima de 200 kg/cm2.
¿Qué es mejor la losa o losa de vigueta y bovedilla? Tanto el sistema de losa tradicional como el de losa de vigueta y bovedilla son resistentes y útiles para las construcciones, sin embargo, cada una se compone de materiales que la ayudan a tener un mejor desempeño en cuanto a resistencia de cargas. En el caso de los sistemas prefabricados como la losa de vigueta y bovedilla que se conforman por dos elementos que le permiten soportar el peso de la losa, su carga y transmitirlas a las trabes. En este caso se aprovechan en construcciones que trabajan en un solo sentido. Mientras que el sistema de losa tradicional sirve como base de losa de concreto y permite eliminar la cimbra clásica de madera. Su uso es más común en entrepisos y azoteas de edificaciones residenciales. Ahora que ya conoces más sobre este sistema prefabricado y los materiales que requieres para poder efectuar una construcción exitosa. Te invitamos a visitar nuestro catálogo de productos de aceros corrugados y alambres que te servirán para poder conseguir los resultados que esperas. La construcción es un proceso complejo que requiere atención a los detalles y planificación meticulosa. Los planos de vigueta y bovedilla para tu construcción son una parte esencial de cualquier proyecto de construcción que involucra este sistema de losa. Los planos de vigueta y bovedilla son documentos gráficos que representan la estructura de la losa o techo utilizando viguetas y bovedillas. En esta etapa, es importante comprender los símbolos y abreviaciones utilizados en los planos. Los planos deben incluir detalles sobre los materiales a utilizar, como el tipo de vigueta y bovedilla, el concreto, el acero de refuerzo y otros materiales relevantes. Los planos también indican las cargas que la losa o techo debe soportar. La interpretación de planos requiere conocimientos técnicos y experiencia en construcción. La interpretación correcta de los planos de vigueta y bovedilla es esencial para el éxito de tu proyecto de construcción. Asegura que la construcción sea precisa, eficiente y segura. En Cemposa, somos especialistas en proyectos de más de 500 metros cuadrados y servimos a la Ciudad de México, Querétaro, Guanajuato, Puebla y toda la zona del Bajío. Estamos aquí para garantizar que tu construcción se realice con precisión y calidad. En el mundo de la construcción, la vigueta y bovedilla son elementos fundamentales que se utilizan en la elaboración de entrepisos. Estos elementos permiten crear estructuras resistentes y duraderas, siendo una opción popular en la construcción de viviendas, edificios comerciales e industriales. Fabricamos Vigueta y Bovedilla de Poliestireno. Manejamos precios de fábrica, 100% garantizado. Cotiza sin compromiso, cálculo de materiales sin costo y entrega en obra. La vigueta es un elemento prefabricado de concreto armado que se utiliza como componente principal en la elaboración de entrepisos. Su diseño en forma de viga permite soportar cargas pesadas y distribuirlas de manera uniforme a lo largo de la estructura. Por otro lado, la bovedilla es un bloque de concreto ligero que se coloca entre las viguetas para rellenar el entrepiso. Las viguetas suelen estar fabricadas con concreto reforzado con varillas de acero, lo que les confiere una alta resistencia a la compresión y a la flexión. Por su parte, las bovedillas están compuestas por concreto ligero, lo que las hace más fáciles de manipular e instalar en comparación con otros materiales más pesados. La vigueta y bovedilla se utilizan principalmente en la construcción de entrepisos en edificaciones de varios niveles.
¿Qué es la Vigueta y Bovedilla? En el diseño estructural de un entrepiso con vigueta y bovedilla, es fundamental considerar diversos aspectos para garantizar la seguridad y estabilidad de la estructura. Es importante calcular la carga que va a soportar el entrepiso para dimensionar correctamente las viguetas y bovedillas. Un cálculo erróneo puede resultar en una estructura inestable y propensa a sufrir daños o colapsos. La correcta unión entre viguetas y bovedillas es esencial para garantizar la integridad estructural del entrepiso. La bovedilla, al ser un material hueco, puede contribuir al aislamiento térmico y acústico del entrepiso. La vigueta y bovedilla son elementos duraderos, pero es importante realizar un mantenimiento periódico para asegurar su buen estado a lo largo del tiempo.
