En la actualidad, los transformadores de resina fundida con resina epoxi ofrecen una solución segura, fiable y de larga vida útil para la distribución de energía y aplicaciones industriales específicas. Este artículo sintetiza las ideas principales del material proporcionado, organizándolas en secciones claras para facilitar la comprensión sin añadir hechos externos fuera del texto original.
Transformadores de resina fundida con resina epoxi: arquitectura y ventajas
La tecnología de resina fundida proporciona un excelente aislamiento y protección ambiental, esto junto con la tecnología de bobinado de aluminio dentro de la resina ofrece lo último transformador tipo seco en términos de rendimiento dieléctrico y capacidad de resistencia a cortocircuitos y garantiza la fiabilidad a largo plazo tanto para distribución como para aplicaciones especiales.
El transformador de tipo seco fundido con resina epoxi tiene las características de buen rendimiento eléctrico, fuerte resistencia al impacto de rayos, fuerte resistencia a cortocircuitos, tamaño pequeño y peso ligero. El controlador de visualización de temperatura se puede instalar para mostrar y controlar la temperatura de funcionamiento de los devanados del transformador para garantizar la vida útil normal del transformador.
Aplicaciones y entregas en el mundo real
Nuestros productos ahora están operando en más de 50 países en el mundo. Nuestro objetivo es ser su proveedor más confiable, así como su mejor socio en los negocios. Brindamos un servicio de paquete único desde consultoría, cotización, fabricación, instalación, puesta en marcha, capacitación hasta servicios posventa.
Ejemplos de productos y especificaciones relevantes
Producto: Transformador de tipo seco fundido con resina. Nivel de voltaje: hasta 35KV. Nivel de calificación: hasta 20MVA. El transformador se puede diseñar de acuerdo con los requisitos del cliente. Ficha técnica 1600 kVA. Transformador tipo seco: especificaciones y hoja de datos. Entregado a Sudáfrica en 2022. Modelo SCB-1600 kVA-22/0,42 kV. Estándar IEC60076. Potencia nominal 1600 kVA. Frecuencia 50 HERZIOS. Fase Tres. Tipo de enfriamiento AN/AF. Voltaje primario 22 kV. Voltaje secundario 0.42 kV. Grupo de vectores dyn11. Impedancia 6 por ciento o más. Rangos de golpeteo ±2*2,5 por ciento. Sin pérdida de carga 2200 W. En pérdida de carga 13000 kilovatios.
Ventajas y desempeño técnico
Resistente al fuego / Autoextinguible (F1). Clase ambiental (E2) y clase climática (C2). IP00-caja IP56 con refrigeración AN, AF, ANAF o AFW. Libre de mantenimiento. Amigable con el medio ambiente, >90 por ciento del material reciclable. Sistema de control de temperatura. Sondas PT100 incorporadas en devanados trifásicos para detectar la temperatura en tiempo real de los devanados y mostrarlos en la pantalla digital. Alarmas y control automático: alarma de circuito abierto y pantalla de alarma de autocomprobación de fallas y salida de señal. Las 3 etapas actúan automáticamente mientras la temperatura alcanza el valor establecido, la 1ra etapa los ventiladores de enfriamiento se inician automáticamente, la 2da etapa alarma de alta temperatura, la 3ra etapa se dispara por sobretemperatura. Interruptor de control manual/automático de ventiladores, inicio/parada de temporización, salida de datos de historial. 4-20 salida de corriente mA. Protocolo de comunicación RS485 Modbus.
Especificaciones técnicas y diseño

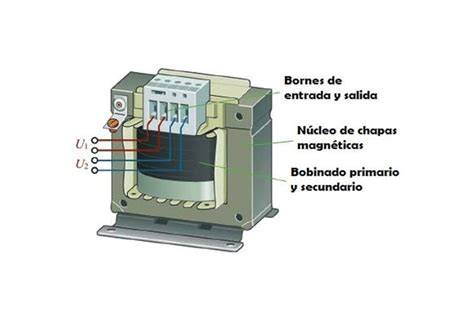

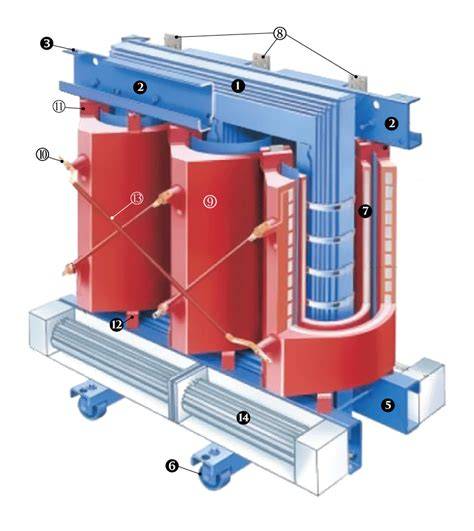

El transformador de resina epoxi fundida se puede suministrar con devanados de aluminio o cobre junto con la posibilidad de sistema de aislamiento clase F o clase H, y se pueden diseñar para instalación interior o exterior con diferentes envolventes. Los devanados están impregnados al vacío y encapsulados en resina epoxi, proporcionando rigidez dieléctrica y protección mecánica. El núcleo está hecho de acero al silicio laminado en frío de alta calidad. La resistencia a la humedad, la resistencia a las condiciones de cortocircuito y la protección ambiental destacan como atributos clave de estos transformadores.

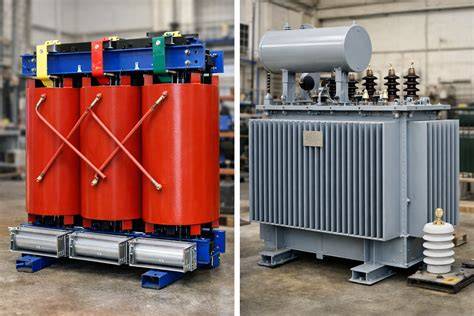

Comparaciones y consideraciones de uso
La resina epoxi ofrece excelente rendimiento de aislamiento, resistencia mecánica y estabilidad térmica, así como resistencia a la corrosión y retardante de llama. Estas propiedades hacen que los transformadores de resina fundida sean adecuados para instalaciones interiores donde la seguridad y la fiabilidad son cruciales, y para instalaciones exteriores cuando se requieren envolventes adecuadas. La combinación de aluminio o cobre en el bobinado y la resina encapsulada mejora la resistencia a ciclos térmicos y vibraciones, fortaleciendo la estructura del transformador frente a condiciones dinámicas de inicio y carga.
Guía rápida de instalación y mantenimiento (basada en el texto)
La instalación debe realizarse respetando las distancias de seguridad y normas locales. Durante la instalación y la puesta en marcha, seguir siempre los códigos eléctricos y las normas de seguridad locales. La resina epoxi ofrece mantenimiento reducido en comparación con transformadores que requieren aceite, lo que se alinea con entornos interiores y de alta seguridad.
Preguntas frecuentes relevantes

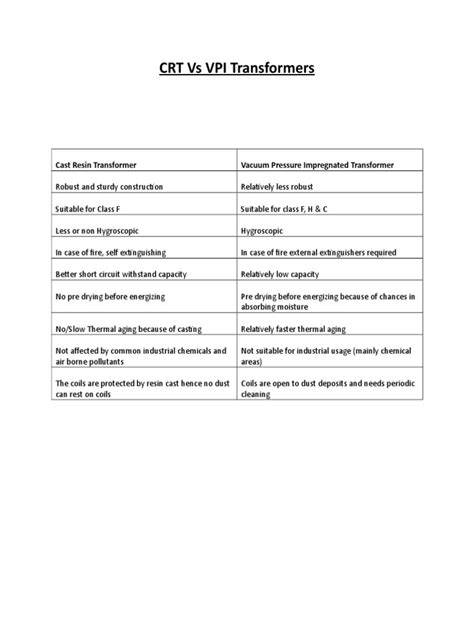

¿Qué es un transformador CRT? Un transformador de resina fundida (CRT, por sus siglas en inglés) es un transformador de tipo seco en el que los devanados están encapsulados en un compuesto de resina epoxi sólida al vacío. Esto proporciona un aislamiento superior, mayor seguridad y lo hace libre de mantenimiento en comparación con los transformadores rellenos de líquido.
Notas finales sobre la resina epoxi en transformadores
La resina epoxi para transformadores ofrece una combinación de aislamiento eléctrico excelente, rigidez mecánica, resistencia a la humedad y protección ambiental, lo que la convierte en una opción preferente para transformadores de resina fundida usados en entornos industriales y comerciales que exigen altos estándares de seguridad y fiabilidad.
