Qué es y para qué sirve la inspección por líquidos penetrantes
¿Qué es la prueba con líquidos penetrantes? El ensayo por líquidos penetrantes (PT) es un método no destructivo de ensayo de materiales (END) que se utiliza para detectar defectos materiales abiertos a la superficie. Este método se basa en el efecto capilar activo de los líquidos (los penetrantes) y es especialmente adecuado para detectar grietas, poros y otras irregularidades abiertas a la superficie de una pieza.
Ámbitos de aplicación. Los ensayos por líquidos penetrantes se utilizan con especial frecuencia en la industria metalúrgica, en los sectores automotriz y aeroespacial para comprobar componentes relevantes para la seguridad. En los sectores de la construcción, las centrales eléctricas y la ingeniería de plantas, las pruebas en estructuras de acero, recipientes a presión, tuberías y accesorios garantizan la seguridad.
Fundamentos y función en la prueba con líquidos penetrantes
El ensayo por líquidos penetrantes utiliza el efecto de fluencia capilar de los líquidos (los líquidos penetrantes). Se aplica un penetrante especial a la superficie limpia de la pieza que se va a someter a ensayo. Tras un tiempo de penetración, el exceso se elimina y se puede aplicar un revelador para extraer el penetrante que queda en las discontinuidades y hacerlas visibles. Este proceso se conoce como ensayo rojo-blanco cuando se opera a la luz del día con tintes rojos y reveladores adecuados.
El penetrante está destinado a penetrar defectos superficiales existentes, como grietas, poros u otras irregularidades. La limpieza previa de la zona es crucial para que el penetrante entre en las discontinuidades y para obtener resultados fiables.
Materiales y productos relevantes

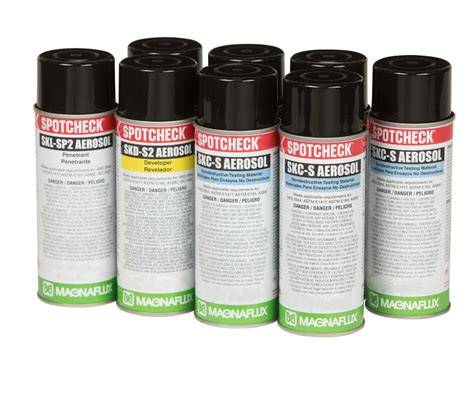

Kit de inspeccion por liquidos penetrantes MF-SK416. Kit Spotcheck de particulas penetrantes visibles en color rojo. son el método de inspeccion por líquidos penetrantes más confiable y de uso más comunmente usado en la industria. No necesita de luz negra ultravioleta para realizar la inspección. Su presentacion de empaque lo hace práctico para trabajos en sitios remotos. Contiene una gran porción de tinte y disolventes que son determinantes en la localización de defectos. Cuida su salud ya qe incluye solventes que ofrecen un riesgo controlado a la salud. Cumple con las Normas AMS-2644, AECL, ASME B y PV code Sec.
Otros productos pueden escatimar en tintes o utilizan disolventes inferiores para reducir los costos. De este modo, las indicaciones no aparecen tan brillantes o vibrantes y las grietas se pueden perder. Algunos disolventes inferiores también pueden causar problemas de salud. Nuestros productos Spotcheck® son los más ampliamente utilizados. El Kit Portable SK-416 incluye todo lo necesario para llevar a cabo la inspección visible mediante el tinte líquido rojo penetrante. No se requiere luz ultravioleta para su inspección.
Procedimiento y fases del PT
El procedimiento descrito para el PT cumple las especificaciones de normas internacionales y exige: cumplimiento preciso de los pasos, accesorios adecuados y una familia de productos penetrantes aprobada. Fases del proceso de la prueba de penetración:
- Limpieza previa de la zona de ensayo para eliminar contaminantes y permitir que el penetrante entre en cualquier discontinuidad.
- Aplicación del penetrante mediante rociado, cepillado, inundación, baño o inmersión, permaneciendo en la superficie durante el tiempo de penetración.
- Tiempo de penetración, que depende de las propiedades del penetrante, la temperatura, el material y las discontinuidades.
El exceso de penetrante se elimina con agua o limpiador aprobado, manteniendo el penetrante en las discontinuidades. Después se aplica el revelador y se realiza el revelado, con tiempos típicos entre 10 y 30 minutos. La inspección y la documentación se llevan a cabo tras el revelado, observando indicaciones bajo condiciones de iluminación adecuadas (luz diurna o UV para penetrantes fluorescentes).
Normas y especificaciones relevantes
Normas y especificaciones mencionadas incluyen DIN EN ISO 3452-1, 3452-2, 3452-3; ASTM E165, E1417; AMS 2644; ASME V Art. 6; EN 3059; DIN EN ISO 9712. En Alemania, DGZfP participa en la difusión y formación de estos métodos. Existen numerosas especificaciones y normativas, a menudo nacionales o internas de empresas.

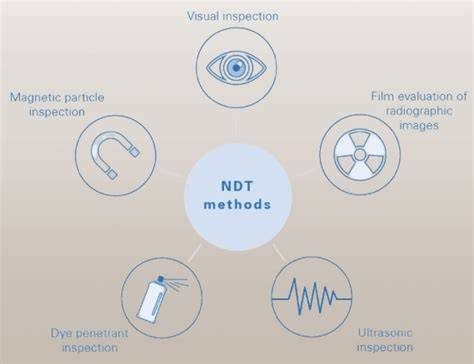

Comparativa de métodos y limitaciones
La prueba por líquidos penetrantes es útil para una amplia gama de materiales, y permite reconocimiento directo de la posición del defecto, con una técnica de inspección relativamente simple y apta para piezas grandes o con geometrías complejas. Sin embargo, el tamaño de la indicación no permite deducir el tamaño exacto del defecto; la limpieza previa de la superficie es crucial y las condiciones ambientales deben ser consideradas. En particular, la profundidad de penetración en corrientes inducidas cambia según la frecuencia; para evaluar defectos internos, se deben emplear otros métodos como ultrasonido cuando sea necesario.
Oportunidades y consideraciones de seguridad y salud
Cuidar la salud del operario es una consideración central cuando se emplean disolventes y tintes; por ello, la selección de productos con perfiles de riesgo controlado es clave. Además, la prueba se debe planificar y realizar por personal cualificado conforme a normativas, para garantizar resultados fiables y comparables a nivel mundial.
