Este artículo sintetiza la información proporcionada sobre forjados unidireccionales con viguetas y entrevigado aligerante, destacando la opción de usar vigas planas de hormigón y la relevancia de los sistemas de encofrado continuo para techos en edificación.
Contexto y componentes clave del sistema de forjado
Figura 1. Encofrado de viga plana. Los forjados se hormigonan simultáneamente con las vigas que los sostienen. Dado que el proceso de encofrado de ambos componentes es laborioso, en las estructuras de edificación en España, donde las luces de vigas no son muy amplias (entre 4 y 6 m), se ha optado por el uso de vigas planas de hormigón. Estas vigas tienen el mismo espesor que el forjado, poseen más armadura y son más anchas que las vigas de cuelgue, pero el ahorro en el encofrado al prescindir de costeros compensa estas diferencias. De esta manera, la plataforma proporciona el soporte para las vigas y el forjado.
Si el forjado consiste en viguetas prefabricadas y bovedillas, es posible encofrar únicamente las vigas (Figura 1). Posteriormente, se instalan las viguetas (apoyadas en sus dos extremos sobre los encofrados de las vigas), las bovedillas y las armaduras, y luego se procede a hormigonar todo el conjunto simultáneamente.
Sistemas de encofrado y su evolución
Figura 2. Sistema de red de seguridad bajo forjado. Se está abandonando este método debido a los costos asociados con la instalación de las redes entre los puntales, además de que los modernos sistemas de encofrado para forjados y losas ofrecen un montaje rápido y una plataforma de trabajo más segura y cómoda. Estos sistemas incluyen puntales metálicos telescópicos, portasopandas y sopandas metálicas, así como tableros. Permiten encofrar grandes áreas horizontales de manera rápida y completa, evitando huecos, por lo que a menudo se les conoce como encofrados completos, continuos o cuajados (Figura 3).
Figura 3. Sistema de encofrado continuo para forjados. El montaje del sistema empieza junto a un muro o un pilar ya hormigonados, los cuales proporcionan la estabilidad lateral requerida. Se instalan las portasopandas sobre puntales, aproximadamente cada 2 m. Entre los puntales y las sopandas, se colocan las portasopandas en dirección transversal, como se muestra en la Figura 4.
Figura 4. Montaje del sistema de encofrado continuo para forjados. La separación entre las sopandas puede ser cada metro si se utilizan tableros de 1 o 2 m de longitud (si se coloca una sopanda en el centro). Es la separación habitual para encofrar losas macizas de menos de 25 cm de canto y forjados unidireccionales. La separación es cada 66 cm si se utilizan tableros de 2 m y se colocan dos sopandas intermedias. La separación entre las sopandas puede ser de un metro si se emplean tableros de 1 m de longitud, o bien de 2 m si se posiciona una sopanda en el centro. Es la distancia usual para encofrar las losas macizas con un espesor de menos de 25 cm y forjados unidireccionales. Por otro lado, la separación es de 67 cm con tableros de 2 m, instalando dos sopandas intermedias. Este caso es habitual para losas macizas con un espesor superior a 25 cm.
Figura 5. Separación entre sopandas. Principales: Se disponen a intervalos de 1 o 2 m, perpendiculares a las vigas. Los sistemas de encofrado difieren entre fabricantes. Es importante examinar el diseño de las piezas para recuperar la mayor cantidad de material de encofrado lo más pronto posible sin comprometer la estabilidad del forjado, la losa o las vigas prematuramente. A partir del tercer día tras el hormigonado, se pueden retirar los tableros.
Montaje, apoyos y compatibilidad de elementos
Para encofrar losas de hormigón visto y evitar las marcas de las juntas entre los elementos en la cara inferior, es común utilizar tableros fenólicos dispuestos de forma contigua y sujetados sobre sopandas de madera, vigas trianguladas o de doble T. Cuando la altura para apuntalar el encofrado supera la que alcanzan los puntales telescópicos (5 o 6 m), se recurre a cimbras. Por razones de seguridad, ya no se emplean dos o tres niveles de puntales arriostrados horizontalmente con tablones intercalados entre ellos, práctica conocida como contra-andamio. La prohibición de los contraandamios o el doble apuntalamiento se menciona explícitamente en la NTP 719.
A continuación os dejo algunos vídeos respecto a este sistema. Os dejo también un manual de montaje para el uso. AFECI (2021). Guía sobre encofrados y cimbras. ANDECE (2020). Guía técnica. CALAVERA, J. et al. (2004). Ejecución y control de estructuras de hormón.
En mi oficina de Motril, Granada, hay un baño al fondo del local con una tabla de madera que sirve de techo, sostenida por vigas de madera. No es una estructura resistente y ni siquiera estoy seguro de poder caminar sobre ella, así que la uso solamente para guardar algunas cosas. Quiero construir un techo adecuado para soportar más peso y poder caminar sobre la estructura si es necesario. Como voy a reformar el baño, quería aprovechar la oportunidad para hacer también el techo, pero no sabía qué hacer. La empresa que va a hacer la reforma me propuso como solución un techo con vigas y rasillones. ¿Es este tipo de estructura adecuada para soportar un techo así? Me preocupa que la pared donde se ve la puerta no sea de carga. Es una pared normal y corriente, y las vigas se apoyarán en un extremo de esa pared. Hola. Gracias por responderme. ¿Este tipo de muros son aptos para soportar el peso de forjado liviano de rasillones? ¿Qué estructura se suele usar en la construcción es estos casos?
Se puso una viga de 250 cm, más o menos, sobre la pared delantera, que va metida en los dos pilares sobre la que se apoyarán las vigas transversales. Estas miden 140 cm, aproximadamente. Luego las vigas transversales van embutidas en el tabique trasero, como veis en las fotos. Mejor que no te respondan, porque te van a poner fino. ¿A quién narices se le ocurre tocar los pilares de hormigón de esa manera? ¿Y montar viga sobre un ojo de pared de tochana? No sé si rezar por Ud. Gracias por la respuesta. Mejor que no te respondan, porque te van a poner fino. ¿A quién narices se le ocurre tocar los pilares de hormigón de esa manera? ¿Y montar viga sobre un ojo de pared de tochana?
No sé qué quiere decir "un ojo de la pared". En vez de solamente decir lo mal que está hecho todo, podría aportar con la forma correcta de hacer este trabajo o por lo menos cómo lo haría usted. El otro usuario ha hecho una sugerencia. De esa manera puedo hablar con ellos mañana mejor informado y con una solución. Decir que todo está mal no aporta mucho, de verdad, y podría ayudarme un montón si sabe de esas cosas y quizás prevenir un catástrofe. Lo de los héroes. ¿Ves el problema? El mundo está lleno de cosas así. El mundo estaría menos lleno de cosas "así" si alguien con un poco de conocimiento lo compartiera en vez de solamente que las cosas van mal. El mundo está lleno de cosas así también. Gente muy dispuesta a traerte malas noticias a la primera oportunidad en vez de decir algo que podría ser parte de la solución. Los foros son llenos de ese tipo de gente. Esto es un foro que supuestamente podría ser algo de ayuda en prevenir malos trabajos si lo están.
Con Fucio es sabio. A mí me sorprende que alguien puede montar una estructura así en su casa y que no hayan normas que lo prohíban. ¿Qué pasa si no está bien montado? Donde hay pilar tal vez con algo así te sirve, y del otro lado, donde no lo hay, pues hay que metérselo en hierro/acero, no sujetarlo al ladrillo. Es decir, necesitarás posiblemente patas (pilares) de hierro/acero que apoyen el peso si no hay pilar estructural de la vivienda. Pero eso los que trabajan estructuras de hierro están más que habituados a trabajos así. El mundo estaría menos lleno de cosas "así" si alguien con un poco de conocimiento lo compartiera en vez de solamente que las cosas van mal. El mundo está lleno de cosas así también. Gente muy dispuesta a traerte malas noticias a la primera oportunidad en vez de decir algo que podría ser parte de la solución.
Buenas prácticas y consideraciones técnicas para forjados unidireccionales
Esta sección aborda las pautas técnicas para lograr un forjado adecuado con viguetas y entrevigado aligerante, haciendo hincapié en la seguridad, la correcta ejecución y la protección de armaduras.

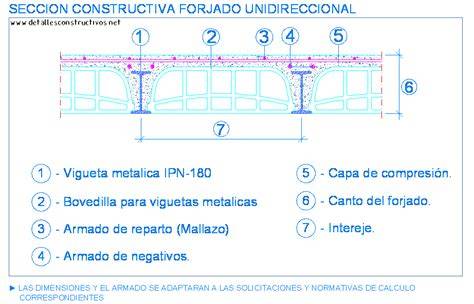

Los forjados unidireccionales con viguetas pretensadas o armadas requieren una distribución correcta de las armaduras, un puente entre vigas y viguetas, y un cuidado especial en el macizado de las cabezas para garantizar la rigidez y la continuidad estructural. Es fundamental respetar las separaciones indicadas para la armadura de reparto y asegurar que el recubrimiento de acero esté dentro de las tolerancias para mantener la protección frente a la corrosión.
Durante el hormigonado se deben evitar errores comunes como retirar puntales demasiado pronto, abrir huecos en momentos inadecuados o colocar elementos de apoyo sin adecuado ancoraje. Las fichas técnicas recomiendan controlar la recepción de los elementos constitutivos del forjado, montar el encofrado con estructura vertical de apoyo y preparar adecuadamente el perímetro de apoyo de las viguetas.
Procedimientos recomendados para montaje y curado
El proceso constructivo típico incluye la colocación de viguetas y entrevigado, la colocación de la armadura y la disposición de los separadores, el vertido y la compactación del hormigón, y el curado apropiado. Se deben replantear los huecos de instalaciones y garantizar que la coincidencia de aplomados se mantenga en plantas sucesivas. En la fase de puesta en obra, la correcta ejecución de la armadura de reparto y su recubrimiento es crucial para la durabilidad de la estructura.
La normativa y las guías técnicas enfatizan la necesidad de mantener una adecuada protección de las armaduras mediante recubrimientos conformes a las especificaciones del código estructural, con la supervisión de la Dirección Facultativa y la contradicción entre diferentes soluciones de apoyo según el fabricante.
Materiales, seguridad y mantenimiento
En ejercicios de montaje y uso de sistemas de encofrado, conviene revisar constantemente el estado de puntales, sopandas y tableros, ya que la estabilidad del conjunto depende de una correcta distribución de esfuerzos y de una correcta articulación entre elementos.
En la práctica, un forjado con vigas planas de hormigón puede requerir menos encofrado temporal que un sistema con costeros, favoreciendo una ejecución más rápida y segura del techo, siempre que las dimensiones y cargas sean adecuadas para apoyar sobre muros o pilares existentes o previstos en el proyecto.
