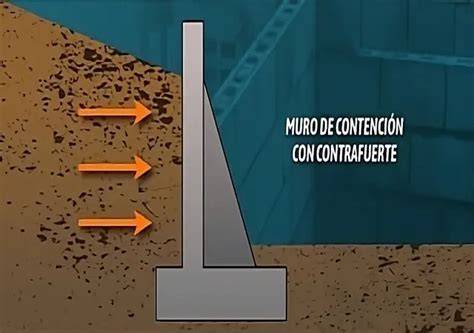

Los muros de contrafuertes son la solución perfecta para contenciones de tierra en el rango que va desde los 3 m hasta los 15 m. Se trata de muros nervados, compuestos de un panel delantero de 2,4 m de ancho estándar, y dos nervios adosados en el trasdós del panel que confieren al muro su capacidad resistente.
La cara vista del muro presenta un acabado liso, ideal para quedar como acabado visto. Para muros de contención de menor altura (alturas inferiores a 3 m) se utilizan otras tipologías de muro, como los muros panel (panel prefabricado con barras salientes en su parte inferior para el hormigonado de una zapata «in situ») o los muros empotrados en canal. También se fabrican bajo pedido muros con zapata incorporada.
Esta tipología de muro es ideal para muros de sótano, pues evita la necesidad de encofrados y porque, además, ambas caras del muro presentan un acabado liso ideal para quedar como elementos vistos. Por último, Prefabricados Aljema. también fabrica muros tipo sándwich, formados por dos paneles prefabricados separados entre sí por armadura de celosía. Esta armadura actúa como elemento rigidizador durante las fases de manipulación y de llenado de hormigón en obra. Otra posible aplicación del muro sándwich es la de actuar como muro en depósitos estancos.
Muros de contención prefabricados de hormigón: componentes y procesos
Muro de contención: Placas Muro Prefabricado de 0.30 x 1:20 120 m²
MUROS DE CONTENCIÓN PREFABRICADOS DE HORMIGÓN: Muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación. Con bisel exterior o juntas cada 1.2 m verticalmente. Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
En el caso de realizar el cálculo de cimentación y muro por el departamento técnico de FORPOL ESTRUCTURAS, S.L. este se ajustará a la norma EHE, EFHE, Euro código, NT de estructuras y bibliografía del profesor J. Calavera. Tolerancia en cualquiera de las dimensiones de las placas + - 2 cm.
PRECOMUR muros prefabricados
Nuevo sistema de muro de contención prefabricados constituidos por dos losas de hormigón armado de espesor 5 cm. Separadas por tres celosías que dan forma al sándwich prefabricado y lo hace rígido para su manipulación. Además de constituir los latiguillos que soportarán la presión del hormigonado y el vibrado (hasta 7 T / mi).
Puede trabajar en ménsula para muros de contención de tierras o depósitos abiertos, o empotrado-apoyado para muros de sótanos en la edificación. Cada panel se monta de forma independiente al resto. Siendo necesario 4 cuñas de madera y un puntal de doble efecto. Que sirve para empujar o recoger al prefabricado para su aplomado. El constructor no tiene necesidad de tener en depósito costosos paneles de encofrado, ni tampoco tiene que renovar el tablero de madera: los paneles, reduciendo el impacto medioambiental. Se coloca mediante grúa-torre o auto grúa, directamente desde el camión.
Muros de contención prefabricados Torre Rock
Torre Rock ®, es un sistema modular para la construcción de muros de contención, mediante bloques de hormigón en masa. Este sistema debe su versatilidad a las diferentes piezas que lo componen. Los bloques principales tienen diferentes profundidades y pesos, manteniendo siempre la misma superficie en su cara vista (0.60 m2).
Además, al tratarse de elementos de bloques prefabricados de hormigón, la ejecución y el fraguado se llevan a cabo en nuestra fábrica, donde son sometidos a exigentes controles de calidad a fin de ofrecer a nuestros clientes un producto con un acabado excelente. Nuestro sistema de bloques no necesita cimentación, únicamente una solera de regularización de hormigón de limpieza de 10 cm.
Aplicaciones y conocimientos técnicos
Geoquest ha forjado un nivel inigualable de conocimientos y experiencia en aplicaciones de relleno reforzado e interacción suelo-estructura.
MURO PREFABRICADO EN MIZATA,TEOTEPEQUE LA LIBERTAD
Características comunes de los muros prefabricados
Los Muros de Contención Prefabricados son estructuras de hormigón armado vibrado, para la contención de la tierra. Están formados por una sucesión de paneles modulares (ancho 1.25 m o 2.50 m) altura total, provistos en la parte de la tierra de uno o más contrafuertes de endurecimiento que se extienden desde la base hasta la parte superior del muro.
Los mismos, se colocan en una platea de subcimentación con un espesor variable de 15 a 20 cm de hormigón previamente puesto en obra y posteriormente anclados mediante la colocación de la cimentación (superficial o profunda con la construcción de eventuales pilotes o micropilotes cuando el terreno lo requiera).
Los Muros de Contención Prefabricados se producen en cuatro tipos diferentes: de hormigón visto, acabados de piedra, piedra-hierba y cemento-hierba. Los elementos prefabricados pueden ser usados para muros de contención terraplén, escarpa, contraescarpa, estribos de puente, hastiales para falsos túneles y barreras de absorción acústica.
Los elementos prefabricados y sus procesos de producción, están protegidos por patentes industriales y se adaptan perfectamente a cualquier tipo de empuje de tierras ya sea bajo, medio o alto. El paramento del muro puede ser producido perpendicular al plano de colocación o inclinado en un 0 % a 15 %. La colocación es muy rápida y proporciona una estructura lista para el llenado.
La especificación de producto describe un muro de contención prefabricado, producido en establecimiento en serie declarada o controlada, entregado in situ en cimentación idónea para ser compensado aparte, formado por paneles verticales o inclinados de hormigón armado vibrado provistos, en la parte que da a la tierra, de contrafuertes de endurecimiento extendiéndose desde la base hasta la parte superior, desde las que sobresalen las armaduras integradas en las cimentaciones; la parte a la vista puede estar formada por un acabado de elementos de piedras naturales o artificiales que se mimetizan con el ecosistema que lo rodea para la salvaguardia del impacto medioambiental; el muro puede estar provisto también de canteros horizontales con autodrenaje para el crecimiento de la vegetación para mimetizarse mejor con el ambiente que lo rodea; todo ello dimensionado según la normativa vigente para el control del deslizamiento, vuelco y carga límite del conjunto cimentación-muro-terreno y según la normativa vigente de las obras de hormigón armado y siempre que sea necesario según la normativa antisísmica vigente.
La patente nace de la necesidad de tutela y equilibrio ambiental de nuestro territorio, estas versiones del Muro Prefabricado, además del eventual acabado de piedra del paramento, tiene canteros horizontales para el crecimiento de la vegetación para mimetizarse mejor con el ambiente que lo rodea. Desde hace más de quince años somos líderes en la elaboración de patentes relativas a nuevos elementos prefabricados de hormigón caracterizados por una singularidad notable, resultado de la investigación continua de nuestro equipo técnico. La competencia y profesionalidad de nuestro estudio se integra, además, con el aporte de colaboradores de nombres ilustres en el campo de la construcción Prefabricada.
