Este artículo describe de forma detallada la estructura metálica y los elementos asociados necesarios para la construcción de una pista de pádel de 20x10 m con cerramiento y componentes de climatización e iluminación, siguiendo un enfoque de ingeniería orientado a la durabilidad, seguridad y funcionalidad.
Propósito y alcance de la solución estructural
Suministro e instalación de pista de pádel, de 20x10 m, con cerramiento de 4 m de altura en los fondos y en los 2 m iniciales de cada lateral, y de 3 m de altura en el resto, sistema Pádel Life modelo Granada "COMPOSAN INDUSTRIAL Y TECNOLOGÍA", con dos puertas de acceso, lunas de vidrio de seguridad templado, de 10 mm de espesor y soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica.
Formado por una estructura metálica compuesta por pilares de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, con refuerzos de chapa plegada galvanizada en caliente, de 3 mm de espesor y 1 m de longitud, soldada al pilar; placas de anclaje de acero S275JR laminado en caliente, con taladros de 18 mm de diámetro, de 280x200 mm y 10 mm de espesor, para pilares intermedios y placas de anclaje especiales, de 15 mm de espesor, para pilares de esquina; malla electrosoldada de acero galvanizado, de 50x50 mm y 4 mm de diámetro; marcos para fijación de malla electrosoldada compuestos por perfiles angulares de chapa galvanizada en caliente, de 3 mm de espesor, con taladros para alojamiento de las puntas de la malla electrosoldada; dos puertas de acceso con cerradura; travesaños horizontales de tubo de acero galvanizado en caliente, de 40x30 mm y 1,5 mm de espesor; y pletinas horizontales para refuerzo y fijación de malla de fleje galvanizado en caliente, de 40x3 mm; un conjunto de lunas de vidrio de seguridad templado, de 10 mm de espesor, compuesto por 14 lunas de vidrio de seguridad templado, de 2995x1995 mm y 10 mm de espesor, y 4 lunas de vidrio de seguridad templado, de 1995x1995 mm y 10 mm de espesor, con taladros para fijación a la estructura y cuatro soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, cada uno de ellos compuesto por un pilar de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, y una cruceta de chapa plegada galvanizada en caliente, de 2 mm de espesor, con taladros para fijación de luminarias.
Materiales y acabados de la estructura
Incluso recubrimiento de estructura metálica y soportes de luminarias con pintura de resina de epoxy/poliéster, de color a elegir, tornillería, elementos auxiliares y pequeño material, sin incluir el pavimento deportivo, el equipamiento deportivo, las luminarias ni la instalación eléctrica.
Componentes clave de la estructura y su función

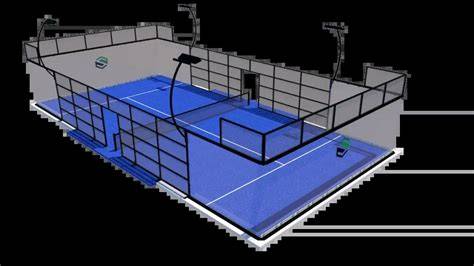

La estructura está formada por pilares de acero S275JR laminado en caliente, de 100x50 mm y 2 mm de espesor, que actúan como soporte principal de la pista y del cerramiento. Los refuerzos de chapa plegada galvanizada en caliente, de 3 mm de espesor y 1 m de longitud, se soldan al pilar para aumentar la rigidez y la capacidad de carga en zonas de intersección y esquinas.
Las placas de anclaje de acero S275JR laminado en caliente, con taladros de 18 mm de diámetro, de 280x200 mm y 10 mm de espesor, permiten fijar los pilares intermedios de forma fija y segura. Para pilares de esquina, se emplean placas de anclaje especiales, de 15 mm de espesor, que permiten distribuir las cargas en el entorno de las esquinas y mejorar la estabilidad global.
Ensamblaje de la malla y soporte de cerramiento
La malla electrosoldada de acero galvanizado, de 50x50 mm y 4 mm de diámetro, forma la envolvente del cerramiento. Los marcos para fijación de malla electrosoldada, compuestos por perfiles angulares de chapa galvanizada en caliente, de 3 mm de espesor, con taladros para alojamiento de las puntas de la malla electrosoldada, permiten un anclaje homogéneo y duradero.
Elementos de acceso y seguridad
Dos puertas de acceso con cerradura garantizan el acceso controlado a la cancha. Los travesaños horizontales de tubo de acero galvanizado en caliente, de 40x30 mm y 1,5 mm de espesor, aportan rigidez adicional a la marshada de la estructura. Las pletinas horizontales para refuerzo y fijación de malla de fleje galvanizado en caliente, de 40x3 mm, completan la sujeción de la malla y evitan desajustes durante el uso.
Composición de lunas y estructura de soporte
Un conjunto de lunas de vidrio de seguridad templado, de 10 mm de espesor, está compuesto por 14 lunas de 2995x1995 mm y 4 lunas de 1995x1995 mm, con taladros para fijación a la estructura. Cuatro soportes de luminarias, de 3 m de longitud, para fijar sobre la estructura metálica, están formados por un pilar de acero S275JR de 100x50 mm y 2 mm de espesor, y una cruceta de chapa plegada galvanizada en caliente, de 2 mm de espesor, con taladros para fijación de luminarias.
Protección y acabado de la estructura
Incluido el recubrimiento de la estructura metálica y de los soportes de luminarias con pintura de resina de epoxy/poliéster, en color a elección, para protección frente a la corrosión y a la intemperie, junto con tornillería, elementos auxiliares y pequeño material necesarios para la instalación.
Notas de alcance y exclusiones
Este proyecto no incluye pavimento deportivo, equipamiento deportivo, luminarias ni la instalación eléctrica.
Relación entre módulos de diseño y ejecución
El diseño debe considerar la compatibilidad entre la estructura metálica y el cerramiento, la fijación de lunas y la distribución de cargas de viento, así como los elementos de seguridad y accesibilidad para usuarios y personal de mantenimiento.
