Los muros de albañilería son elementos estructurales encargados de resistir todas las potenciales cargas que afecten la construcción. En este artículo se presentan prácticas habituales en la construcción de muros de ladrillo, desde la preparación de la superficie y el sobrecimiento, hasta el correcto asentado, control de verticalidad y detalles de anclaje. Todo se describe tal como aparece en las indicaciones fornecidas, sin introducir información adicional.
Preparación y diseño del sobrecimiento
Si vas a construir el muro de ladrillo a partir del sobrecimiento, debes revisar antes que la superficie de éste se encuentre limpia y nivelada. Si hallas imperfecciones deberán ser rellenadas con mortero. Después plantea el diseño del sobrecimiento, revisa sus dimensiones y marca todas las referencias que delimitan la zona donde se va a levantar el muro, así como la posición de las puertas.
La colocación de la primera fila, conocida como emplantillado, es clave para establecer una base adecuada del muro. Los ladrillos maestros se ubican en los extremos del muro de ladrillo a levantar. Luego se estira un cordel entre los ladrillos maestros para asentar cada hilada.
Consistencia del mortero y distribución
Utilizando el badilejo toma una porción de mezcla de la batea y coloca una capa uniforme en el sobrecimiento o hilada inferior de ladrillos, distribuyéndola en sentido longitudinal. Es recomendable no extender el mortero en una longitud mayor de 80 cm porque puede endurecerse rápidamente, evitando una buena adherencia a la hilada superior. La cantidad de mortero que coloques debe ser tal que al apretar el ladrillo quede una junta de 1,0 a 1,5 cm de espesor.
Si has terminado la hilada vuelve a colocar los ladrillos maestros, levanta el cordel guía a la siguiente fila y repite otra vez todos los pasos anteriores. Usa el escantillón para garantizar la uniformidad de estos espesores en todo el muro. Toma en cuenta que la altura de mortero en las juntas verticales debe ser en promedio de 1,5 cm y en las juntas horizontales de 1,0 a 1,5 cm (ver figura 95). Es importante revisar que las juntas verticales queden en medio del ladrillo de la fila inferior. Esto garantizará un buen amarre de los ladrillos.
Colocación y relleno de juntas
Una vez asentado los ladrillos, puedes colocar el mortero vertical. Toma una porción de mezcla e introdúcelo dentro de la junta vertical con la ayuda del badilejo y una pequeña paleta de madera que sirve para contener la mezcla y evitar que caiga al piso.
Chicotes de anclaje y control de verticalidad

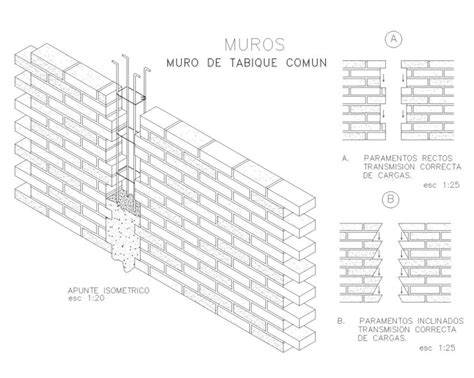

Si notas que las hiladas de ladrillo terminan a ras y no de forma “endentada”, deberás incluir “chicotes” o “mechas” de anclaje, compuestas por varillas de 6 mm de diámetro, que penetren por lo menos 40 cm al interior de la albañilería y 12.5 cm al interior de la columna, terminando en un gancho de longitud de 10 cm.
Utilizando la plomada debes controlar la verticalidad del muro de ladrillo. No permitas un desplome mayor de 4 mm en toda la altura del muro.
Altura de trabajo y manejo de tensiones
Toma en cuenta que la altura máxima del muro de ladrillo en una jornada de trabajo debe ser de 1.3 m, equivalente a 12 ó 13 hiladas. El resto se completará al día siguiente, de lo contrario las hiladas superiores comprimirán a las inferiores adelgazando las juntas horizontales (ver figura 100). El asentado de ladrillo hasta 1.3 m, se hace de pie en el suelo. Cuenta con una “picota” para cortar los ladrillos en la obra.
Advertencias y relación con otros sistemas
No piques los muros de albañilería para instalar tuberías de agua o luz. Si te gusto el tema, te invito a leer también: ¿para que sirve el mortero?
Aspectos prácticos y referencias técnicas en el ámbito mexicano
Acerca de Últimas entradas Nuestro blog es una plataforma donde compartimos nuestro extenso conocimiento en la industria de la construcción y el acero, respaldado por la experiencia de Aceros Arequipa. Proporcionamos información precisa y valiosa para profesionales y entusiastas del sector, con técnicas, consejos y prácticas que reflejan nuestros altos estándares de calidad. A través de este blog, buscamos elevar el estándar de la industria, guiando y aprendiendo junto a ustedes, y construyendo un futuro más seguro y sólido.
Notas sobre modelado y herramientas de cálculo
El problema es que debo utilizar para chequear, bloque de perforacion horizontal referencia BL5, este al tener cavidades horizontales he tenido duda en determinar el espesor efecitvo de la mamposteria porque el ancho nominal es 11.5 cm pero transversalmente tiene solo 3 paredes verticales que entre todas suman 2.85 cm. Buenos días, yo no lo modelo en Etabs, afortunadamente en México hay un programa especifico para este tipo de estructuras, se llama ANEMgcW, el detalle es que hay que comprar su licencia, +/- $5,000.00 (mexicanos).
Ahora si yo lo tuviera que modelar y diseñar en Etabs procedería de la siguiente manera (es una adaptación de las normas mexicas): En el centroide de cada muro de mampostería modelo una columna, con las propiedades de la mampostería, ahora en la parte superior de la columna le coloco un elemento horizontal con inercia muy grande, y en las partes donde ya no está el muro de mampostería asigno el elemento horizontal con sus propiedades reales. Con los elementos mecánicos de las columnas (que en realidad son muros de mampostería) diseño como si fuera una columna, y el acero de refuerzo lo coloco en los extremos (en México se le llama castillos) ya conociendo cuantas barras de acero necesito las distribuyo en los extremos del muro, los elementos horizontales (en México les decimos dalas) se pueden armar con cuatro varillas de 3/8" pero en donde ya no hay muro se debe de diseñar para que soporte las cargas del sistema de piso.
