El drenaje pluvial es un sistema diseñado para gestionar el agua de lluvia en áreas urbanas y rurales. Su objetivo es prevenir inundaciones y el exceso de agua que puede dañar la infraestructura y el medio ambiente, recogiendo, transportando y dirigiendo el agua hacia lugares de almacenamiento o evacuación.
Qué es y para qué sirve el drenaje pluvial
El sistema recoge, transporta y dirige el agua de lluvia hacia lugares de almacenamiento o evacuación, evitando que se acumule en áreas no deseadas. Las tuberías TDR Ultra y los sistemas de retención Tododren resisten la presión y los efectos corrosivos del agua, y su tamaño y material dependen del volumen que deben manejar. Deben instalarse con una pendiente adecuada para garantizar un flujo óptimo y prevenir obstrucciones.
El sistema de drenaje, también llamado red de saneamiento, es una infraestructura diseñada para la recolección y eliminación de aguas pluviales y residuales, evitando así estancamientos e inundaciones. Red de alcantarillado, o simplemente alcantarillado: son los elementos más visibles de los sistemas de drenaje. Se trata de un sistema de canales, generalmente subterráneos, con bocas en superficie. Las bocas pueden estar conectadas al sistema de tuberías de un edificio (acometida o toma domiciliaria) o pueden encontrarse en la vía pública.
Componentes y estructuras clave
Desagües pluviales: son los encargados de canalizar, recoger y gestionar el agua de las lluvias. En territorios urbanos, los desagües pluviales dan a las alcantarillas, pero en territorios rurales pueden canalizar el agua con un doble propósito: evitar encharcamientos y aprovechar el recurso hídrico. Sistemas Urbanos de Drenaje Sostenible (SUDS): son elementos superficiales que buscan el aprovechamiento del agua de lluvia. Suelen ser permeables y, generalmente, estar integrados con infraestructuras verdes. Pozos húmedos o pozos subterráneos: almacenan las aguas residuales, que se acumulan hasta alcanzar un cierto nivel.
Estaciones de bombeo o estaciones elevadoras: los sistemas de drenaje suelen funcionar por gravedad; sin embargo, no todos los terrenos lo permiten. Drenaje urbano: gestiona las aguas de las ciudades. Drenaje industrial: aunque formalmente pertenece al dominio de los drenajes de edificios, el drenaje industrial debe tratarse separadamente. Cada industria presenta exigencias y desafíos distintos en materia de drenaje.

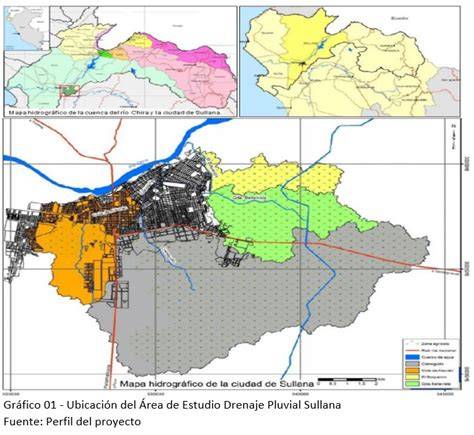

El MVCS avanza en la ejecución de proyectos de drenaje pluvial urbano a nivel nacional, ante las lluvias intensas que se registran en diferentes regiones del país, con el objetivo de mitigar las inundaciones y garantizar el bienestar de la población. Desde el 2017, a través del Programa Nacional de Saneamiento Urbano (PNSU), Vivienda interviene en proyectos de Drenaje Pluvial Urbano, que permite dar los primeros pasos para enfrentar esta problemática de manera integral.
Diseño y operación del drenaje pluvial urbano
Es un conjunto de infraestructuras diseñado para recolectar, transportar, almacenar y descargar de manera segura el agua de lluvia hacia ríos, quebradas u otras fuentes acuíferas naturales. Su objetivo principal es proteger a las ciudades y a sus habitantes de las inundaciones provocadas por lluvias intensas, asegurando un manejo adecuado del agua de lluvia para prevenir daños materiales, riesgos para la salud pública y pérdidas económicas.
Funciona a través de una red de canales, tuberías, buzones, sumideros y otros componentes que capturan el agua de lluvia desde las calles, techos y superficies impermeables. Esta agua es dirigida hacia estructuras de almacenamiento o directamente hacia ríos, lagunas u otros receptores, evitando así su acumulación en zonas urbanas vulnerables.
Factores de diseño y consideraciones clave
El diseño de un sistema de almacenamiento subterráneo de aguas pluviales es un paso único en el proceso de construcción de cada sitio. El tamaño de las entradas y las tuberías de conducción se determina según el caudal, la elevación y la pendiente. Esta información se ingresa y se calcula mediante un software de gestión de aguas pluviales para determinar el cálculo del drenaje. Sin embargo, muchas de las medidas se complementan entre sí o varían según diferentes criterios, por lo que puede ser un proceso bastante complejo.
La aplicación final del diseño de cualquier sistema subterráneo influye en los criterios clave de diseño e instalación. Las cuencas de infiltración dependen de la capacidad hidrológica del suelo y de la superficie total ocupada para garantizar que la escorrentía se infiltre de manera oportuna. Esto implica que no se pueden modificar las elevaciones, la compactación puede verse limitada y la superficie total debe permanecer invariable al intentar cambiar de un producto a otro. Detención y los sistemas de reutilización se centran más en el control de capacidad y tasa, por lo que los criterios anteriores para un sistema de infiltración puede que sea menos importante, pero consideraciones como un revestimiento impermeable pueden ser necesarias.
El dimensionamiento es el siguiente paso en el proceso de diseño. En principio, se trata de determinar la capacidad de almacenamiento de agua del sistema. El software de gestión de aguas pluviales requiere diferentes datos de entrada para determinar el caudal de descarga del afluente. Según la altura, la forma y el espacio vacío incremental, cada sistema puede presentar variaciones en los resultados necesarios para cumplir con la normativa vigente.
La huella del sistema también varía según la aplicación. La huella para sistemas de detención y reutilización a veces puede afectar el almacenamiento por etapas y la tasa de descarga utilizada para dimensionar el sistema. En sitios con restricciones, la huella puede ser crítica y requerir una solución de almacenamiento flexible. La profundidad de la cubierta influye enormemente en la capacidad de carga del producto; a mayor profundidad, mayor distribución de la carga antes de que llegue al producto. Preparación de la base, equipos de construcción y relleno son aspectos que afectan la instalación, la resistencia del suelo y el rendimiento a largo plazo del sistema.
Desafíos y costos
Los sistemas subterráneos de almacenamiento de aguas pluviales pueden representar una parte importante del costo total de un proyecto de construcción. Existe la idea errónea de que los costos de los productos se pueden comparar de manera uniforme. La única forma de comprender realmente el costo de instalar un sistema subterráneo es sumar todos los componentes: producto, material, relleno, excavación, mano de obra, etc., y determinar el costo total. Analizar cada partida por separado no dará como resultado el precio más rentable.
El relleno debe colocarse siguiendo las especificaciones del fabricante y en capas uniformes. De no realizarse correctamente, puede provocar el desplazamiento del producto, el abombamiento del sistema u otros daños. Finalmente, una compactación adecuada del material es fundamental para evitar el movimiento y la deformación del relleno y la estructura durante la operación.
Materiales y opciones
Los fabricantes utilizan muchos materiales diferentes -desde cloruro de polivinilo hasta polietileno y polipropileno- para la fabricación de productos para aguas pluviales. También pueden utilizar diferentes calidades, que varían desde material virgen de especificación estrecha hasta material reciclado posfabricado o posconsumo. Esta variabilidad del material afecta al rendimiento y la durabilidad del sistema.
La estructura de drenaje pluvial urbano y la infraestructura asociada deben adaptarse a las condiciones locales y a las necesidades de cada comunidad, asegurando la protección de la población frente a inundaciones y permitiendo un uso eficiente del recurso hídrico proveniente de las lluvias.
