Su importancia en la construcción y mantenimiento de edificios radica en que, al evacuar el agua de lluvia de manera adecuada, se evita la acumulación de humedad en los muros y la filtración del agua en los cimientos. Para evitar que esto ocurra, eso sí, es fundamental seguir un paso a paso como el que te proponemos a continuación. Antes de comenzar con la instalación se debe realizar una planificación exhaustiva. El siguiente paso consiste en seleccionar los materiales. Los bajantes de aguas pluviales deben ser resistentes a las condiciones climáticas extremas. Determinar la posición correcta del desagüe es fundamental para garantizar el perfecto funcionamiento del sistema. Los tubos de los bajantes deben instalarse desde la salida del techo hasta la ubicación del desagüe. Las conexiones en los bajantes son cruciales para un buen drenaje de agua. Es necesario proporcionar suficientes conexiones para evitar cuellos de botella y asegurarse de que estén bien ajustadas y selladas. Finalmente, antes de terminar la instalación, se deben realizar pruebas para asegurarse de que los bajantes están manejando correctamente el agua de lluvia.
Como acabamos de ver, los bajantes de aguas pluviales son unos elementos clave en la evacuación del agua de lluvia de un edificio. Daños estructurales: Si los bajantes presentan grietas o de formaciones puede afectar su capacidad para evacuar el agua de lluvia y causar filtraciones en las paredes y cimientos del edificio. Obstrucciones: Los bajantes pueden obstruirse con hojas, ramas u otros objetos que se acumulan en el techo del edificio. Esta hace referencia al proceso de proporcionar aire fresco al interior de los conductos de desagüe. Aunque existen varios tipos de sistemas de ventilación de bajantes residuales, el más común es el sistema de ventilación por gravedad, que utiliza una tubería vertical conectada al extremo superior del bajante y que se extiende por encima del tejado del edificio. Otro tipo de sistema de ventilación es el ventilador mecánico, que se sirve de un ventilador para extraer los gases del conducto y expulsarlos al exterior.
Tal y como venimos apuntando, mantener los bajantes de aguas pluviales en buen estado es esencial para prevenir problemas mayores en el futuro. Inspección regular: Realizar una inspección regular de los bajantes de aguas pluviales es esencial para poder identificar posibles daños u obstrucciones en las tuberías de drenaje. Limpieza periódica: los bajantes de aguas pluviales pueden obstruirse con el tiempo debido a la acumulación de residuos. Verificación de las juntas y tuberías: no menos importante es verificar regularmente el estado de las juntas y de las tuberías para detectar posibles fugas o daños. Revisión de los soportes: de igual forma es fundamental revisar los soportes de los bajantes de aguas pluviales periódicamente. Estos deben no solo deben ser resistentes a las condiciones climáticas extremas y al paso del tiempo, sino también ser capaces de soportar el peso y la presión del agua que fluye por ellos. El PVC es un material económico, fácil de instalar y resistente a la corrosión. El cobre es un material muy resistente y duradero, y también es resistente a la corrosión. El acero galvanizado es un material fuerte y duradero que puede soportar cargas pesadas. Por su parte, el aluminio es un material ligero, resistente, duradero y fácil de instalar. En el caso de que estés pensando en instalar o cambiar los bajantes de aguas pluviales en tu edificio, contacta con nuestro departamento de atención al cliente.
Materiales, estructuras y tecnologías para drenaje pluvial
Recolectan las aguas a transportar, en el caso de los sistemas de drenaje pluvial urbano se utilizan bocas de tormenta como estructuras de captación, aunque también pueden existir conexiones domiciliarias donde se vierta el agua de lluvia que cae en cubiertas y patios. Estructuras de conexión y mantenimiento. Estructuras de vertido. Obras complementarias. Se considera dentro de este grupo a las instalaciones que no necesariamente forman parte de todos los sistemas de drenaje, pero que en ciertos casos resultan importantes para su correcto funcionamiento. El vertido final de las aguas captadas por una red de drenaje no es una estructura que forme parte del sistema; sin embargo, representa una parte fundamental del proyecto de drenaje.
El diseño y análisis de los sistemas de drenaje de aguas pluviales requiere el conocimiento de la hidráulica en la que se fundamenta su dimensionamiento y la hidráulica de las infraestructuras urbanas comprende dos tipos de flujo: flujo a presión en tuberías y flujo en canal abierto. El manual editado aborda estas cuestiones desde sus conceptos e hipótesis básicas y también el diseño y funcionamiento de colectores y obras de paso incluyendo algunas referencias y propuestas prácticas. Las aguas pluviales son aquellas precipitaciones que caen sobre la superficie terrestre y escurre por tejados, calles, suelos y otros espacios. A diferencia del agua potable, las aguas pluviales generalmente no son aptas para el consumo humano debido a posibles contaminantes presentes en la superficie donde se recolectan, como polvo, residuos orgánicos e inorgánicos, y contaminantes químicos.
Las aguas pluviales, en lugar de ser canalizadas al sistema de alcantarillado, pueden ser filtradas, almacenadas y reutilizadas, proporcionando una fuente de agua sostenible y reduciendo la presión sobre los recursos hídricos convencionales. El uso eficiente de las aguas pluviales tiene ventajas tanto medioambientales como económicas. Permite reducir la dependencia de fuentes de agua potable, al tiempo que contribuye a una gestión más eficiente del recurso.
Actualmente, no existe una regulación legal específica en España para las instalaciones de aprovechamiento de aguas de lluvia en los edificios. Si hacemos referencia al Código Técnico de la Edificación (CTE) aprobado en 2006 no se especifica en él, de manera explícita, el posible aprovechamiento de las aguas pluviales en los edificios. Dentro del CTE, el documento DB-HS 5, relacionado con la "Evacuación de aguas", recoge las especificaciones técnicas sobre los sistemas de drenaje, tanto de aguas residuales como pluviales. Se regula cómo debe gestionarse el agua que cae sobre los edificios y sus alrededores para evitar problemas como la saturación de los sistemas de alcantarillado, las inundaciones y la erosión del suelo, pero no establece ninguna condición para su posterior reutilización. La UNE-EN 16941-1:2019 es una norma europea que se centra en los sistemas de reutilización de aguas pluviales. Esta norma establece los requisitos básicos para el diseño, instalación, mantenimiento y monitoreo de los sistemas destinados a la recolección de aguas de lluvia con fines no potables.
La norma UNE-EN 16941-1:2019 clasifica los diferentes componentes de un sistema de recogida de aguas pluviales: la captación, el almacenamiento, el tratamiento (si es necesario), la distribución y, finalmente, el uso. También establece requisitos para la instalación de sistemas de recogida en edificios tanto comerciales como residenciales. Este estándar es esencial para garantizar la seguridad y eficiencia de los sistemas de recolección, evitando problemas como el estancamiento de agua, la proliferación de bacterias o la contaminación del recurso hídrico. El agua de lluvia, una vez recogida y tratada adecuadamente, puede tener múltiples aplicaciones, la mayoría de ellas no potables.
Riego de jardines y áreas verdes: Una de las aplicaciones más comunes es el riego de zonas ajardinadas. El agua de lluvia es naturalmente suave y carece de los químicos que a menudo se encuentran en el agua tratada, lo que la convierte en una opción ideal para el mantenimiento de jardines y áreas verdes en entornos urbanos y rurales. Limpieza de exteriores e interiores: Las aguas pluviales pueden ser empleadas para la limpieza de calles, aceras, patios, vehículos e incluso en algunos casos, interiores de edificios, siempre que no se necesite agua potable. Sistemas de sanitarios: En edificios comerciales y residenciales, el agua de lluvia puede utilizarse para alimentar sistemas de inodoros y urinarios, disminuyendo la cantidad de agua potable que se requiere para estos fines. Sistemas contra incendios: El agua de lluvia almacenada puede servir como una fuente de agua en sistemas de rociadores contra incendios o para otras necesidades relacionadas con la seguridad contra incendios. Usos industriales: Muchas industrias utilizan grandes cantidades de agua no potable para procesos de refrigeración, limpieza o incluso en la producción de ciertos productos.
En la mayoría de las viviendas actuales que cuentan con inodoros de doble descarga, se utilizan entre 3 y 6 L de agua por descarga. En los sistemas más antiguos, se utilizan aproximadamente 13 L de agua cada vez que se tira de la cadena. Si suponemos que cada hogar tiene 3 habitantes y que cada persona tira de la cadena 3 veces al día, eso supone más de 14.000 L de agua utilizados para un sistema de doble descarga y más de 42.000 L para un modelo antiguo al año. Además, es esencial que el agua recogida se someta a un tratamiento adecuado antes de su uso, dependiendo de las necesidades específicas.
Normativas, regulación y prácticas actuales
Regulación y normativas locales: A pesar de la existencia de normativas como la UNE-EN 16941-1 y el CTE, no todas las regiones aplican de forma consistente las mismas normativas o incentivos para la recogida de aguas pluviales. Falta de concienciación y demanda: A nivel de la arquitectura y la ingeniería, no todos los profesionales y promotores valoran los beneficios a largo plazo de integrar estos sistemas en sus proyectos. Mantenimiento y gestión: La eficiencia de los sistemas de recogida de aguas pluviales depende del mantenimiento regular y adecuado. Cada vez más arquitectos y urbanistas están tomando conciencia de la importancia de gestionar eficientemente las aguas pluviales en sus proyectos, impulsados por la creciente demanda de edificaciones sostenibles y certificaciones como LEED o BREEAM, que valoran positivamente la gestión responsable del agua. Sin embargo, no siempre es una práctica generalizada.
Existe una brecha de conocimiento entre los profesionales de la construcción respecto a las mejores prácticas y tecnologías disponibles para la gestión de aguas pluviales. La participación de los arquitectos es fundamental para la exitosa integración de la gestión de aguas pluviales en los proyectos de construcción. La recogida y uso de aguas pluviales es una práctica que tiene el potencial de transformar la gestión del agua en la construcción. Los sistemas de captación de aguas pluviales no solo promueven la sostenibilidad, sino que también ofrecen soluciones prácticas a problemas hídricos y medioambientales actuales.
Soluciones y tecnologías destacadas

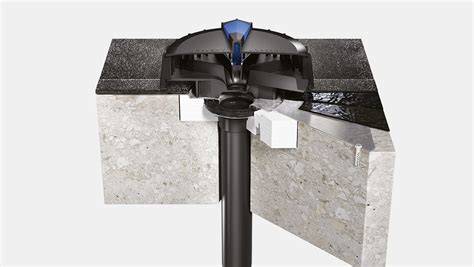

Geberit Pluvia Evacuación sifónica de aguas pluviales: Menos tuberías, mayor rendimiento. Con el sistema sifónico de evacuación de aguas pluviales Geberit Pluvia, Geberit lleva décadas marcando la diferencia en la evacuación de aguas pluviales. Geberit Pluvia cuenta con ventajas muy evidentes: Menos sumideros gracias a la gran capacidad de desagüe. Mayor flexibilidad en la planificación gracias a que se necesitan menos bajantes. Máximo aprovechamiento del espacio gracias a tuberías horizontales sin pendiente. Los detalles muy bien madurados, la gran calidad de los componentes del sistema y el apoyo y supervisión de Geberit durante todo el proceso de planificación e instalación, garantizan total seguridad y durabilidad y un funcionamiento impecable y fiable.
¿Por qué elegir Geberit Pluvia? Opciones de diseño flexibles. Geberit Pluvia se puede utilizar en cubiertas de muy diversas formas. Ahorro de material. Alto rendimiento con diámetros de tubería más pequeños, menos salidas de techo y menos conexiones. Uso eficiente del espacio. Al instalarse las tuberías horizontalmente, Geberit Pluvia no supone ninguna pérdida de espacio útil. Bajo mantenimiento. La alta velocidad del flujo en las tuberías llenas crea un vacío que contribuye a la función de autolimpieza del sistema.

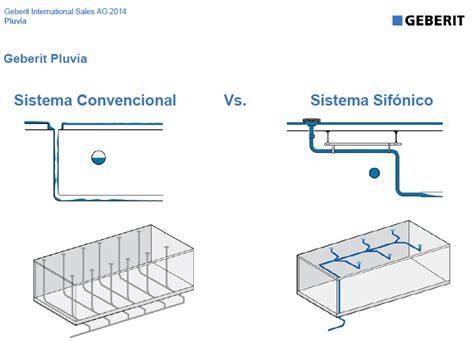

Una guía rápida para el drenaje sifónico de cubiertas. Geberit Pluvia está diseñado para que las tuberías se llenen de agua rápida y completamente durante las lluvias intensas. Esto crea una columna de agua cerrada y de flujo rápido que extrae activamente el agua de lluvia de la cubierta. La capacidad de descarga de un sistema sifónico de evacuación de cubiertas es muy alta. Con Geberit Pluvia, se necesitan menos desagües, tuberías de menor diámetro y menos sumideros en comparación con los sistemas convencionales. Geberit Pluvia puede gestionar el doble de agua de lluvia con solo la mitad del diámetro de la tubería. Esto ofrece a los ingenieros y arquitectos una mayor libertad de diseño. Ya no se necesitan tuberías con pendiente. Geberit Pluvia también reduce las tareas de instalación y requiere menos conexiones al sistema de alcantarillado. Como ventaja adicional, la alta velocidad de flujo ayuda a mantener las tuberías limpias, lo que se traduce en una reducción significativa de las necesidades de mantenimiento y servicio.
Componentes Geberit Pluvia. Desde el tejado hasta la conexión de las tuberías subterráneas, la perfecta integración de los componentes garantiza un sistema integral totalmente funcional. Los ingeniosos detalles de diseño y la alta calidad constante de los materiales garantizan durabilidad, seguridad y un funcionamiento fluido y fiable.
Sistema de evacuación Geberit PELos sumideros de cubierta Geberit Pluvia se conectan a la bajante mediante tuberías Geberit PE, que se colocan horizontalmente bajo la cubierta del edificio. El sistema de tuberías Geberit PE, de eficacia probada, es reconocido por su alta resistencia a la tensión. Las juntas del sistema de tuberías Geberit PE, soldadas uniformemente, le permiten soportar las altas presiones presentes en sistemas de evacuación de cubiertas como Geberit Pluvia. Geberit ofrece un sistema de fijación patentado para una instalación profesional de las tuberías.

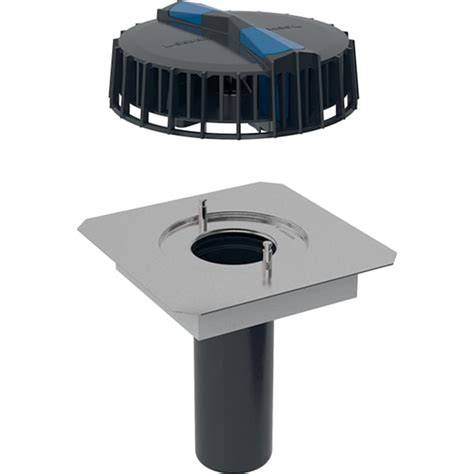

Ventajas: Sellado fiable con la junta de brida Geberit EPDM. Cada sumidero se prueba individualmente en fábrica para garantizar su estanqueidad. El disco de función impide la aspiración de aire. Barra de bloqueo giratoria para una fácil instalación. Rebosadero de emergencia Geberit Pluvia: Los sumideros para cubiertas Geberit Pluvia se pueden convertir fácilmente para su uso en un sistema de rebosadero de emergencia. Descubra la gama completa de sumideros Geberit Pluvia.
Cubierta de hormigón con lámina de betún: los sumideros tanto para la lámina como para el betún se instalan directamente en la estructura del techo durante la construcción. Las cubiertas ligeras se benefician de la baja carga estática gracias a Geberit Pluvia. El tubo de conexión largo también es adecuado para capas de aislamiento más gruesas, y la conexión de barrera de vapor Geberit puede utilizarse tanto con láminas como con betún. Cubierta con canalón de acero: gracias a su diseño compacto, Geberit Pluvia también es apto para su instalación en canalones de acero.

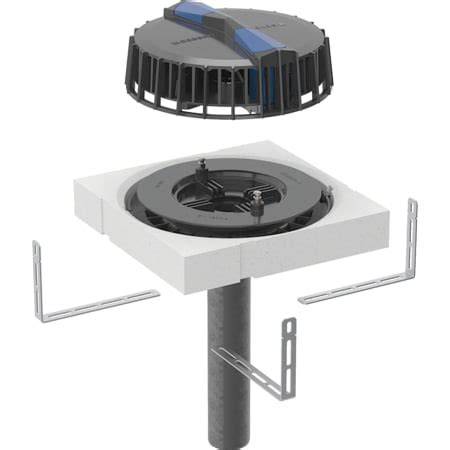

Sistema de fijación Geberit Pluvia. Para aumentar la seguridad y estabilidad de las tuberías horizontales, se dispone de un sistema de fijación específico. Este evita que las fuerzas causadas por la expansión térmica de las tuberías se transfieran a la estructura del edificio. El sistema de fijación requiere una mínima intervención en la estructura del edificio, lo que lo hace ideal también para su uso en cubiertas ligeras. Ventajas: Puntos de sujeción en la estructura arquitectónica necesarios solo cada 2,5 m. Fácil instalación con martillo gracias a las chavetas de fijación universal. La fijación con la banda electrosoldable permite la determinación posterior de los puntos fijos. Perfecto para cubiertas de construcción ligera ya que solo actúan cargas reducidas sobre la estructura arquitectónica.
Los soportes de tuberías y los anclajes de techo se montan en el riel de soporte mediante abrazaderas de fijación, sin necesidad de herramientas adicionales. Fácil instalación de los puntos de anclaje con la banda electrosoldable Geberit. Como los rieles de soporte absorben la mayor parte de las fuerzas, solo se transfieren cargas mínimas a la estructura del edificio. Puntos de soporte Geberit Pluvia. Compuesto por unos pocos componentes, el sistema de fijación Geberit Pluvia aumenta la seguridad y la estabilidad. Reduce significativamente cualquier movimiento lateral o balanceo que pueda producirse debido a la alta velocidad del agua descargada. Los puntos de soporte también pueden instalarse posteriormente en sistemas ya instalados y en funcionamiento. Instalación recomendada d90-d125 desde una altura de suspensión de 60 cm; d160-d315 desde una altura de suspensión de 30 cm.
Planificación e instalación de Geberit Pluvia. Planificación: Planificar un sistema de evacuación de cubiertas es un proceso complejo, por lo que Geberit incluye soporte de planificación en cada proyecto. Desde la fase de planificación y licitación hasta la implementación, los clientes pueden confiar en la amplia experiencia de Geberit. Garantizan una planificación fiable. Contacte con Geberit para información y soporte para los cálculos hidráulicos para un proyecto con Geberit Pluvia. También están disponibles datos BIM para Autodesk Revit® para todo el sistema Geberit Pluvia. Una guía rápida para la instalación: Ejemplos de distintas situaciones de construcción. La instalación de Geberit Pluvia varía según la situación constructiva y los requisitos del proyecto. Proyectos de referencia: Cuando Pluvia salva el fútbol. El sistema sifónico de evacuación de cubiertas Geberit Pluvia está instalado en numerosos estadios de fútbol de todo el mundo. Más detalles de estadios de referencia. Toda la información técnica de Geberit Pluvia en nuestro catálogo de productos. ¿Tiene alguna pregunta? Estaremos encantados de ayudarle. Nuestros especialistas asesoran a todos los profesionales del sector en sus proyectos. Estarán encantados de aconsejarle sobre cómo afrontar mejor sus retos actuales con nuestros productos.
En el mundo actual, caracterizado por una rápida urbanización, la gestión de aguas pluviales se ha convertido en un componente fundamental de la planificación urbana, el desarrollo de infraestructuras y la protección del medio ambiente. Ante la creciente frecuencia de fenómenos meteorológicos extremos y los impactos del cambio climático, la gestión de la escorrentía pluvial y del deshielo es esencial para garantizar la seguridad pública, el equilibrio ecológico y el uso sostenible del agua. Escorrentía de aguas pluviales (2).
Aplicaciones, usos y beneficios
La gestión de aguas pluviales implica el uso de estrategias y sistemas para gestionar la escorrentía de agua de lluvia y deshielo. Estos métodos están diseñados para abordar diversos problemas ambientales, de infraestructura y de salud pública asociados con las aguas pluviales. Beneficios clave: Prevención de inundaciones, Mejora de la calidad del agua, Reducción de la erosión, Fomento de la resiliencia urbana, y Cumplimiento normativo. Infraestructura verde: jardines de lluvia, techos verdes y bioswales; captación y almacenamiento para usos no potables; reducción de la demanda de agua potable y necesidad de sistemas de drenaje subterráneos extensos.
Las soluciones de gestión de aguas pluviales también buscan disminuir la presión sobre redes urbanas, reducir costos de mantenimiento de infraestructuras y promover la sostenibilidad. En este marco, Yude Rain Eco propone soluciones integrales para la gestión de aguas pluviales, con sistemas modulares y enfoques adaptados a contextos urbanos y rurales. 1. YD StormVault® - Sistema de almacenamiento e infiltración subterráneo. Diseño modular y material PP, resistente a la corrosión. Opciones de soporte de carga para vehículos. Aplicaciones: estacionamientos, plazas, autopistas, sitios industriales, edificios verdes. 2. Sistemas de drenaje sifónico - YD StormAero®. Eficiencia de paso, construcción antifugas y ahorro de espacio. 3. Módulos de captación de agua de lluvia. Reutilización para riego, lavado y refrigeración industrial; almacenamiento de gran capacidad; reducción de la dependencia del agua municipal.
Yude Rain Eco's Soluciones para Gestión de aguas pluviales. Avanzado sistema de drenaje sifónico: flujo eficiente, durabilidad con materiales de alta calidad (acero inoxidable 304, HDPE). Prevención de fugas mediante soldadura por termofusión y electrofusión. Módulos de captación de agua de lluvia: módulos de PP ligeros, gran capacidad y versatilidad. Gestión sostenible del agua y mejoras para la infraestructura urbana. Soluciones a medida para integrarse con infraestructuras existentes y proteger entornos urbanos y ecosistemas. Ralentizar el flujo de agua fuera de su propiedad: en ecosistemas naturales, la vegetación frena el agua; en entornos urbanos, la impermeabilización aumenta la escorrentía.
Instalar un barril de lluvia es una opción permitida en ciertas regiones; construir un jardín de lluvia es otra acción viable cuando hay espacio y permisos. La calidad del agua purificada por el sistema modular de tratamiento de agua de lluvia es tan alta que puede descargarse directamente en las filtraciones, las aguas superficiales y los biotopos. Los sólidos ingresan a la trampa de lodos del separador; los 4 elementos filtrantes se encuentran encima de la cámara del separador. La diferencia de altura entre la entrada y la salida es de solo 25 cm; los elementos filtrantes son fácilmente intercambiables. El sistema debe recibir servicio una vez al año.
