En esta publicación vamos a tratar la conexión en paralelo tanto de paneles solares como de baterías solares para analizar los efectos y consecuencias.
Qué elementos intervienen y cómo se conectan
En primer lugar, las baterías suelen tener sus terminales de conexión en la parte superior o en la parte frontal dependiendo de la tecnología o el formato con el que estén fabricadas. Por otra parte, los paneles solares tienen en su parte trasera una caja de conexiones de donde salen los cables de cada polo y en los extremos tienen conectores con terminales tipo, uno macho y otro hembra para facilitar al máximo la conexión entre sí.
Para la conexión en paralelo tomaremos los cables positivos de todos los paneles y los conectaremos en una barra del embarrado que designemos a los polos positivos. Por otro lado, llevaremos todos los negativos de igual manera hasta el embarrado y conectaremos en la otra barra del mismo, destinada al polo opuesto. Para alargar el cableado de los paneles hasta el embarrado o repartidor utilizaremos conectores, en concreto una pareja por cada panel, de esta manera las conexiones quedarán estancas y aseguradas.
Conexión en paralelo de paneles y sus efectos
Conectando paneles en paralelo mantendremos la tensión (V) de un solo panel para todo el conjunto y sumaremos la intensidad(A) de cada panel para obtener la del grupo de paneles. Para la conexión en paralelo de los paneles solares es recomendable que se instale entre el grupo de paneles solares y el regulador de carga el repartidor de corriente, que será de utilidad para poder hacer el conexionado en paralelo.
La conexión de baterías en paralelo se hace uniendo todos los positivos por un lado y todos los negativos por otro, de esta manera se mantiene la tensión y se incrementa la intensidad, es decir, equivale a incrementar la capacidad o la energía acumulada. Por otro lado, en un regulador o cargador, si carga baterías en paralelo, no recibirá las lecturas adecuadas de tensión y tiempos de cambio entre etapas porque las baterías con toda probabilidad no tendrán exactamente la misma carga. Esto provocará una descompensación que acortará la vida útil total de las mismas ya que es probable que una se cargue en exceso y otra nunca se llegue a cargar completamente. La excepción viene con las baterías de litio que llevan una circuitería interna y un sistema de gestión de carga que equilibra la energía que reciben cada una de las celdas para que estos problemas no ocurran.
Conexión en serie, en paralelo y combinación mixta

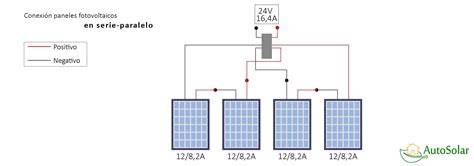

La placa solar se puede conectar en serie para aumentar el voltaje o en paralelo para aumentar la corriente. La combinación en serie y paralelo (mixta) permite adaptar voltaje y corriente a las necesidades del sistema y del inversor. Los esquemas de instalación muestran sistemas conectados a red, fuera de red y híbridos, con diferentes configuraciones. La caída de tensión y las pérdidas se deben gestionar mediante dimensiones de cableado adecuadas y elección de reguladores MPPT o PWM según el tipo de instalación.
Ventajas y limitaciones de cada tipo de conexión
La conexión en serie incrementa el voltaje, mientras que la conexión en paralelo aumenta la corriente. Esto permite adaptar el sistema a diferentes longitudes de cableado y a distintos requisitos de entrada del regulador y del inversor. La sombra se comporta de forma distinta: en serie, la sombra en un panel afecta a toda la cadena; en paralelo, la sombra de un panel reduce menos el rendimiento global. Para instalaciones grandes, MPPT suele ser beneficioso al gestionar mejor altos voltajes y diferentes capacitancias de batería.
Conexión segura y orden de flujo de energía

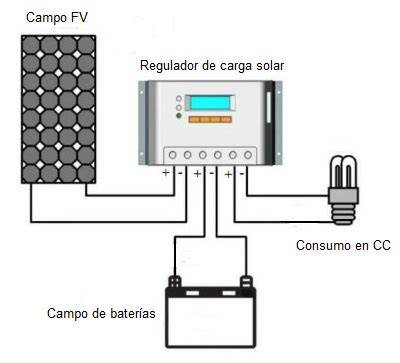

La batería almacena energía en corriente continua. Para alimentar aparatos a 230V necesitas un inversor, que normalmente se conecta directamente a la batería (salvo que el fabricante indique otra cosa). El orden recomendado es batería → regulador de carga → placa solar → inversor (si hace falta). Con todo conectado, revisa la pantalla o indicadores del regulador: deberías ver tensión de batería, entrada solar, estado de carga e icono de panel activo. Para desconectar, al revés: placa solar → regulador → batería. Es fundamental evitar conectar la placa solar directamente a la batería para protegerla de sobrecargas y tensiones inadecuadas.

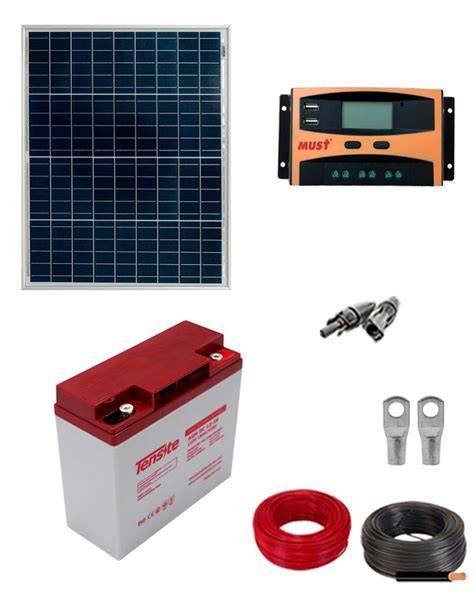

El regulador de carga protege la batería y controla la carga procedente de la placa solar. En un kit pequeño, un PWM puede bastar. Un kit solar con batería suele ser más fácil para usuarios no técnicos y reduce errores de compatibilidad, mientras que los componentes sueltos permiten personalizar la instalación pero requieren más conocimiento.
Selección de componentes y buenas prácticas
El voltaje de la batería debe coincidir con el voltaje del sistema compatible con el regulador, como por ejemplo: 12V, 24V, o 48V. El voltaje del panel solar debe mantenerse dentro del límite de voltaje de entrada fotovoltaica del regulador. La corriente de carga nominal del controlador debe ser lo suficientemente alta para el conjunto solar. MPPT suele ser mejor para sistemas más grandes, paneles solares de mayor voltaje, 24V o 48V baterías e instalaciones donde la eficiencia es importante. PWM puede funcionar para sistemas pequeños cuando el voltaje del panel y la batería coinciden bastante. El regulador debe configurarse para el tipo de batería (litio, plomo-ácido, AGM, GEL, etc.).
Si buscas cómo conectar un panel solar a una batería, lo más importante es recordar que un sistema adecuado no se trata solo de conectar los cables. Para sistemas pequeños de bricolaje, esto puede significar un solo panel, un controlador y una batería. Para proyectos residenciales más grandes o enfocados en instaladores, puede significar elegir un sistema modular. Avepower ofrece una gama completa de baterías de almacenamiento para el hogar con opciones de montaje en pared, en rack, verticales, apilables y todo en uno.
Notas finales sobre seguridad y configuraciones habituales

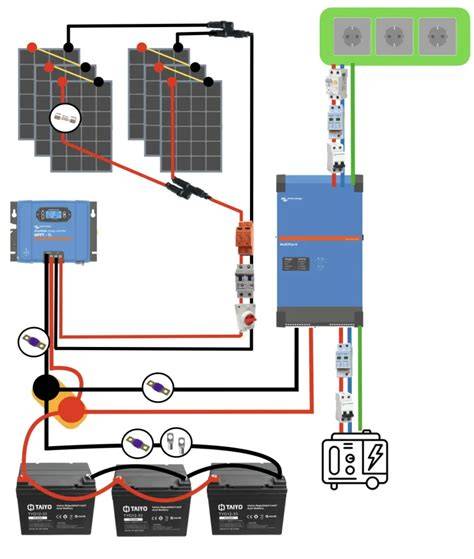

La batería debe ser compatible con el regulador y la tensión del sistema. Evite conectar una batería vieja y una nueva en paralelo. El fusible debe situarse entre batería y regulador para protección. Compruebe siempre la polaridad y siga las instrucciones del fabricante. Tapa el panel antes de manipular conexiones y trabaje con el sistema desconectado cuando realice pruebas o desconexiones.
Ejemplos prácticos de conexión entre dos paneles y batería

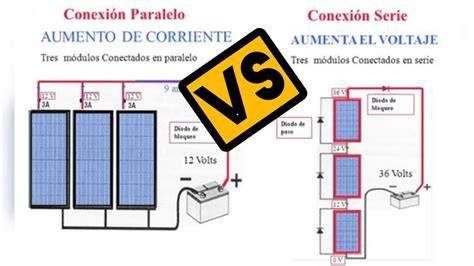

Para un sistema sencillo, si se conectan dos paneles en paralelo, se mantiene el voltaje y se incrementa la corriente total; si se conectan en serie, se incrementa el voltaje manteniendo la misma corriente. En sistemas pequeños, un regulador MPPT facilita la optimización cuando se conectan varios paneles con diferente potencia o cuando se busca un rendimiento eficiente a altas tensiones.
