El Recalce de cimentación en Edificios Históricos es una de las obras de consolidación estructural más importantes y delicadas que emprendemos en Proiescon. Cuando un edificio histórico comienza a mostrar signos de inestabilidad, como grietas o asentamientos, la causa subyacente casi siempre reside en su base.
En nuestro equipo, entendemos que garantizar la estabilidad estructural es el primer paso para preservar la historia que cada inmueble alberga. El recalce de cimentación no es simplemente una reparación; es un procedimiento técnico esencial cuyo objetivo principal es aumentar la capacidad portante de la cimentación existente o reubicar las cargas del edificio en un estrato de terreno más profundo y resistente. Para nosotros, en Proiescon, cada edificio antiguo es un organismo vivo que requiere un diagnóstico preciso. Si su estructura se está viendo comprometida, es fundamental actuar con una intervención que mejore las condiciones de la cimentación para que pueda soportar las cargas actuales y futuras.
Cuándo es necesario el recalce de cimentación en edificios históricos
Las cimentaciones de un edificio fallan por múltiples razones, y en los edificios patrimoniales, estas causas suelen estar ligadas a la antigüedad de los materiales originales y a los cambios que ha sufrido el entorno a lo largo de decades o siglos.
Un Consejo de Proiescon: En Proiescon, nuestra experiencia nos permite intervenir con eficacia en sistemas estructurales antiguos. Nos diferenciamos en que nuestra estrategia de crecimiento se basa en el conocimiento profundo del oficio y en realizar las actividades más singulares con nuestros propios medios, sin depender de la subcontratación, lo que nos da un control total y nos permite afrontar las patologías estructurales más complejas. Habla con nuestros especialistas y descubre la mejor solución.
La elección de la técnica de recalce de cimentación siempre depende de un estudio geotécnico y estructural minucioso.
Técnicas de recalce y refuerzo de cimentación

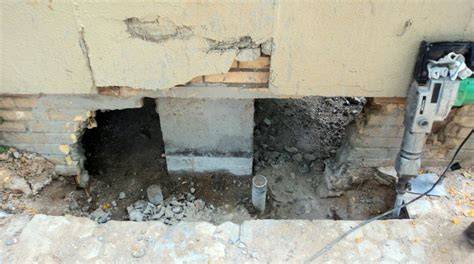

Micropilotes Perforados o Hincados: Es una de las técnicas de recalce de cimentación más utilizadas, especialmente en espacios confinados o de difícil acceso, comunes en la rehabilitación de edificios antiguos en Madrid. Se realizan pequeñas perforaciones y se introduce una armadura tubular que se rellena de cemento o lechada.
Pilotes de Gran Diámetro: Se usan para transferir cargas pesadas a estratos profundos. El método de bataches (o ampliación de la cimentación) es una técnica tradicional que consiste en la excavación y posterior construcción, por fases sucesivas y de forma controlada, de nuevos tramos de cimentación bajo la existente. Este proceso requiere apuntalamientos provisionales para garantizar la seguridad durante la excavación.
Inyecciones de Resinas Expansivas: Se perfora el cimiento y se inyecta una resina líquida que reacciona y se expande casi instantáneamente. Esta expansión comprime el suelo, aumentando su capacidad portante, hasta que se observa un ligero levantamiento de la estructura, lo que garantiza la efectividad del sistema.
La Restauración de patrimonio histórico exige que la elección del método sea crítica. Por ejemplo, al recalzar muros antiguos, podemos optar por inyectar lechada de mortero de cal en lugar de cemento, para garantizar la máxima compatibilidad con los materiales originales. Técnicas Artesanales y Tradición: Al igual que tratamos de forma artesanal la cal para los revocos de fachadas, aplicamos esta filosofía a la estructura. Esto nos permite usar las técnicas originales de construcción cuando es coherente con el proyecto de recalce de cimentación. Nuestro mayor valor en un proyecto de recalce de cimentación es la ejecución propia. Sin Subcontratación: Al realizar las actividades más singulares con nuestros propios medios, aseguramos un estricto control sobre los materiales y su aplicación, lo que se traduce en una mayor garantía y en el cumplimiento de los plazos.
Antes de tocar un solo ladrillo, la fase de diagnóstico es fundamental. Esto comienza con un asesoramiento técnico especializado y la realización de un estudio geotécnico para entender las características del terreno, la naturaleza de la cimentación original y el origen de los asentamientos.
Fases y ejecución del recalce
Fases de un recalce: Refuerzo y apoyo provisional de la estructura, si se precisa. Transferencia de cargas de la cimentación primitiva al apoyo provisional. Construcción de la nueva cimentación. Transferencia de las cargas a la nueva cimentación. Refuerzo y apoyo provisional de la estructura, si se precisa.
En edificios antiguos, este trabajo preparatorio puede constituir la mayor parte de la operación. Se refuerzan los muros con barras de acero, los huecos se rellenan mediante inyecciones, etc. En edificios modernos puede bastar un apuntalamiento exterior, quizás mediante estructuras reticulares o el apuntalamiento de arcos y vigas. Cuando hay que recalzar una serie de cimientos aislados es frecuente unirlos mediante vigas de atado.
Transferencia de cargas de la cimentación primitiva al apoyo provisional: Este proceso está íntimamente ligado al anterior. Con frecuencia es deseable transmitir la carga del miembro estructural que se va a recalzar a soportes provisionales, antes de proceder al recalce de aquel. Esto suele hacerse mediante cuñas y gatos hidráulicos. En mucho casos se transfieren las cargas a los soportes provisionalmente mediante una serie de vigas, llamadas agujas, paralelas y horizontales, que atraviesan el muro que se va a recalzar a través de una serie de aberturas.
Estas agujas apoyan, a veces mediante gatos, en dos apoyos provisionales. Cuando se trata de pilares o columnas metálicas, se pueden soldar dos angulares en lados opuestos del pilar, que apoyan sobre estas vigas. Para cualquier tipo de pilar se puede emplear cepos de fricción. Las cuñas tienen la ventaja de su economía y sencillez, pero tienen el inconveniente de que con ellas no se puede controlar la fuerza aplicada. Figura 4.1. Apoyo provisional de un pilar de ladrillo, para evitar desplazamientos durante el recalce.
Cimiento provisional de madera y sistema de cuñas. Construcción de la nueva cimentación: En los métodos clásicos de recalce las nuevas cimentaciones se construyen debajo de las existentes, para ello se comienza por excavar bajo estas. Para no transferir cargas a apoyos provisionales, se puede confiar en el efecto bóveda debajo de un muro continuo. Un posible dispositivo para construir la nueva cimentación se indica a continuación.
Transferencia de las cargas a la nueva cimentación: Tradicionalmente se han empleado, como cuñas, lajas de pizarra que se situaban en el hueco entre la nueva cimentación y la antigua. Una desventaja de este método es que la carga transferida no se conoce. No es adecuado para transferir cargas puntuales. Si la transferencia de la carga es insuficiente ocurrirán asientos al quitar los apuntalamientos.
Las cuñas de acero representan un avance. Si se conoce el ángulo de un par de cuñas se puede calcular cuanto se han separado de las cimentaciones. Sin embargo, sólo se puede hacer una estimación grosera de la carga transferida. Los gatos de husillo son, en este aspecto, semejantes a las cuñas de acero, pero son más cómodos, permiten un mejor control y mayor separación cuando se requiere. Cada vez se usan más los gatos hidráulicos para transferir cargas, pues con ellos se conoce la carga transferida y el control es adecuado. La bomba puede estar separada del gato, por ejemplo, en la superficie del terreno, como en general se requiere que este ocupe poco espacio, se usan con frecuencia gatos planos. Antes de transferir la carga de modo permanente a la nueva cimentación deberían terminarse los asientos.
Esto puede requerir introducir nuevas cuñas de tiempo en tiempo o volver a dar presión a los gatos. Cuando la nueva cimentación se lleva hasta un suelo granular, cabe esperar que el asiento sea pequeño, pero si el suelo es arcilloso puede haber asientos de consolidación importantes. Ensayos de laboratorio o in situ, anteriores, deben permitir predecir el asiento lento, y estos resultados deben corregirse con las primeras medidas en la obra. El ajuste de los gatos debe continuarse hasta que el asiento remanente pueda ser absorbido por la estructura sin daño. Para la unión final se rejuntan las lajas de pizarra y se sueldan las cuñas. El espacio no ocupado por cuñas o gatos debe rellenarse y acuñarse con lajas de pizarra o mortero seco apisonado. Los gatos pueden retirarse o remplazar finalmente el fluido hidráulico por uno que se solidifique y proporcione un medio permanente de transferencia de cargas.
Recalces superficiales: Ensanche de cimiento, Creación de losas, Profundización del plano de apoyo, Refuerzo o creación de cimientos. En general, el ensanche de cimiento consiste en ampliar la superficie de apoyo para distribuir mejor las cargas, especialmente en cimientos directos y zonas de alta presión. Puenteo del cimiento por encima del mismo, transmitiendo las cargas a un anillo que contornea y ensancha la cimentación. En muros, el puente puede formarse mediante vigas de acero u hormigón ("needle beams"). Si se trata de pilares aislados, es necesario formar una base armada contorneando el arranque de los mismos, lo cual plantea problemas de espacio. El ensanche de los cimientos puede tener una configuración distinta de la original, y la unión del hormigón fresco con el antiguo se efectúa mediante la presión de la retracción. Los métodos ofrecen ventajas y límites, y no permiten normalmente una puesta en carga progresiva de forma inmediata.
La creación de losas sobre cimentaciones existentes es un caso límite del ensanche de cimientos y busca reducir asientos profundos al macizar el espacio entre cimientos existentes, con armaduras adecuadas para la nueva losa. La profundización del plano de apoyo se realiza mediante pozos construidos con descalce parcial y puede permitir la creación de sótanos; es más factible en muros con cimiento corrido que en cimientos aislados, que requieren apuntalamientos intermedios o sustituciones completas. La solución Soilcrete describe un procedimiento de bataches bajo un cimiento mediante agua inyectada y mortero, aplicable en suelos finos cohesivos, con control cuidadoso de la puesta en carga.
Refuerzo o creación de cimientos: enfoques y ejemplos
En muchos casos la cimentación necesita reforzarse debido a lavado, degradación del mortero de unión o deterioro de elementos pétreos. La inyección de lechada de cemento y la inclusión de armaduras de acero son enfoques habituales. También puede ser necesario ampliar el área de apoyo para disminuir tensiones. En situaciones de alto deterioro, puede ser necesaria la sustitución de la cimentación, preservando la seguridad estructural. La seguridad estructural no es negociable; la intervención debe ser realizada por profesionales cualificados.
La estabilidad de un edificio depende en gran medida de la solidez de sus cimientos. Cuando el terreno de apoyo o el cimiento ya no garantizan una correcta capacidad portante, pueden aparecer hundimientos diferenciales y daños como grietas, deformaciones o ligeras inclinaciones. El refuerzo de los cimientos comprende intervenciones para aumentar la estabilidad, utilizando técnicas tradicionales y modernas, siempre basadas en evaluaciones geotécnicas y estructurales previas.
La inversión en el recalce de cimentación es una inversión en la longevidad y el valor de su patrimonio. Si observa cualquier síntoma, actúe con especialistas.rofesionales, asegurando que los oficios antiguos necesarios para técnicas como el recalce de cimentación no se pierdan.
Imágenes y apoyo visual
Galería de imágenes y ejemplos prácticos de ejecución acompañan el texto para ilustrar conceptos y procesos reales asociados al recalce de cimentación.
Aplicaciones de la resina expansiva hdr300R
Aplicaciones prácticas y casos de estudio
Ejemplo 1: cimientos en suelo arcilloso. Un edificio residencial muestra signos de hundimiento de cimientos debido a la presencia de suelo arcilloso sujeto a variaciones significativas de humedad. Solución - En este caso, el uso de Jet Grouting podría ser la mejor opción. De hecho, esta técnica permite inyectar una mezcla de cemento a alta presión en el suelo, creando columnas de suelo-cemento que mejoran la capacidad de carga y la estabilidad de los cimientos.
Otra entrada describe soluciones específicas como Lift Pile y combinaciones de resina expansiva con micropilotes para consolidar el terreno y restablecer la planitud de la estructura. Estas descripciones muestran cómo se pueden adaptar las tecnologías a cada situación, priorizando la compatibilidad con materiales históricos y la mínima intrusión en el patrimonio.
Conclusión sobre el enfoque de recalce
La inversión en el recalce de cimentación es una inversión en la longevidad y el valor de su patrimonio. Con un diagnóstico preciso, selección cuidadosa de la técnica y ejecución con control de calidad, los edificios históricos pueden continuar contando su historia durante generaciones, manteniendo su seguridad y funcionalidad. Habla con nuestros especialistas y descubre la mejor solución.
