Su importancia en la construcción y mantenimiento de edificios radica en que, al evacuar el agua de lluvia de manera adecuada, se evita la acumulación de humedad en los muros y la filtración del agua en los cimientos. Para evitar que esto ocurra, eso sí, es fundamental seguir un paso a paso como el que te proponemos a continuación. Antes de comenzar con la instalación se debe realizar una planificación exhaustiva.
Planificación y selección de materiales
El siguiente paso consiste en seleccionar los materiales. Los bajantes de aguas pluviales deben ser resistentes a las condiciones climáticas extremas. Determinar la posición correcta del desagüe es fundamental para garantizar el perfecto funcionamiento del sistema. Los tubos de los bajantes deben instalarse desde la salida del techo hasta la ubicación del desagüe.
Las conexiones en los bajantes son cruciales para un buen drenaje de agua. Es necesario proporcionar suficientes conexiones para evitar cuellos de botella y asegurarse de que estén bien ajustadas y selladas. Finalmente, antes de terminar la instalación, se deben realizar pruebas para asegurarse de que los bajantes están manejando correctamente el agua de lluvia.
Funciones y ventajas de una correcta instalación
Como acabamos de ver, los bajantes de aguas pluviales son unos elementos clave en la evacuación del agua de lluvia de un edificio. Daños estructurales: Si los bajantes presentan grietas o de formaciones puede afectar su capacidad para evacuar el agua de lluvia y causar filtraciones en las paredes y cimientos del edificio. Obstrucciones: Los bajantes pueden obstruirse con hojas, ramas u otros objetos que se acumulan en el techo del edificio.
Esta hace referencia al proceso de proporcionar aire fresco al interior de los conductos de desagüe. Aunque existen varios tipos de sistemas de ventilación de bajantes residuales, el más común es el sistema de ventilación por gravedad, que utiliza una tubería vertical conectada al extremo superior del bajante y que se extiende por encima del tejado del edificio. Otro tipo de sistema de ventilación es el ventilador mecánico, que se sirve de un ventilador para extraer los gases del conducto y expulsarlos al exterior.
Tal y como venimos apuntando, mantener los bajantes de aguas pluviales en buen estado es esencial para prevenir problemas mayores en el futuro. Inspección regular: Realizar una inspección regular de los bajantes de aguas pluviales es esencial para poder identificar posibles daños u obstrucciones en las tuberías de drenaje. Limpieza periódica: los bajantes de aguas pluviales pueden obstruirse con el tiempo debido a la acumulación de residuos. Verificación de las juntas y tuberías: no menos importante es verificar regularmente el estado de las juntas y de las tuberías para detectar posibles fugas o daños. Revisión de los soportes: de igual forma es fundamental revisar los soportes de los bajantes de aguas pluviales periódicamente. Estos deben no solo deben ser resistentes a las condiciones climáticas extremas y al paso del tiempo, sino también ser capaces de soportar el peso y la presión del agua que fluye por ellos.
Materiales comunes y su comportamiento
El PVC es un material económico, fácil de instalar y resistente a la corrosión. El cobre es un material muy resistente y duradero, y también es resistente a la corrosión. El acero galvanizado es un material fuerte y duradero que puede soportar cargas pesadas. Por su parte, el aluminio es un material ligero, resistente, duradero y fácil de instalar.
En el caso de que estés pensando en instalar o cambiar los bajantes de aguas pluviales en tu edificio, contacta con nuestro departamento de atención al cliente. Los canalones y bajantes pluviales no solo cumplen una función clave en cualquier edificación, sino que también representan un punto crítico desde el punto de vista técnico y constructivo. Elegir el material correcto para un sistema pluvial no es una cuestión estética o de moda: implica pensar en durabilidad, compatibilidad galvánica, facilidad de instalación y comportamiento estructural.
Materiales habituales en el mercado profesional
Este artículo está diseñado como una guía práctica y técnica para quienes instalan o mantienen canalones metálicos y bajantes en proyectos residenciales, comerciales o industriales. En el mercado profesional de canalones metálicos, los materiales más habituales son el acero galvanizado (o su variante aluzinc), el aluminio, el zinc y el cobre. Una opción premium muy utilizada en arquitectura técnica y restauración patrimonial.

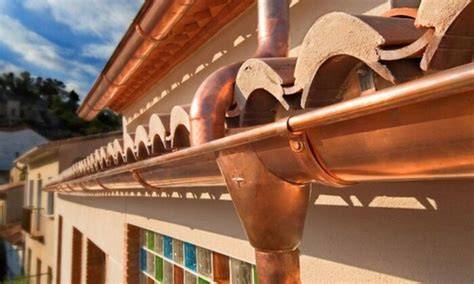

En la práctica profesional, uno de los errores más comunes en sistemas pluviales metálicos es ignorar la compatibilidad galvánica entre materiales. Por ejemplo, unir directamente cobre con acero galvanizado sin una capa aislante entre ambos puede acelerar la corrosión del zinc, comprometiendo la integridad de la instalación. Cada proyecto tiene sus propias particularidades. No es lo mismo diseñar una red pluvial para una vivienda unifamiliar en clima seco que para un edificio industrial en zona costera.
- Condiciones climáticas: en ambientes marinos o de alta humedad, materiales como el zinc ofrecen mayor resistencia.
- Mantenimiento previsto: materiales como el zinc o el aluminio requieren poco mantenimiento.
Diseño, pendiente y dimensionamiento
Una instalación de canalones eficiente comienza con un diseño adecuado y un conocimiento profundo del comportamiento del material. La pendiente mínima recomendada suele estar entre 3 y 5 mm por metro lineal, para evitar estancamientos. La longitud de los tramos también debe ajustarse al tipo de material. Por ejemplo, en canalones de zinc se aconseja no superar los 3 metros sin juntas de dilatación o sellado específico. En cuanto a las bajantes, es importante que mantengan la sección suficiente para evacuar el caudal previsto en función de la superficie de cubierta. Toda instalación de canalones y bajantes debe ajustarse a la normativa técnica vigente.
El ciclo de vida de una instalación de canalones depende tanto del material elegido como de la calidad de la instalación y el mantenimiento posterior. Un canalón de zinc correctamente instalado puede durar 70 u 80 años sin grandes intervenciones. Es recomendable realizar una revisión anual, especialmente antes del invierno, para limpiar hojas, verificar uniones, comprobar pendientes y detectar posibles obstrucciones o puntos de fuga.
Guía práctica para proyectos residenciales, comerciales o industriales
En definitiva, seleccionar el material adecuado para canalones y bajantes no es una tarea menor. En un sector cada vez más exigente, donde el valor técnico y la sostenibilidad marcan la diferencia, el conocimiento profundo de los materiales deja de ser opcional. Ochoa-Lácar Hnos. Esta web utiliza cookies para que podamos ofrecerte la mejor experiencia de usuario posible. Preferencias. Estadísticas.
Las bajantes de aguas pluviales son las tuberías que, formando parte de la instalación de saneamiento, conducen el agua de lluvia hasta la red pública de evacuación. Estas canalizaciones recogen las precipitaciones caídas en las cubiertas, terrazas y patios, y las llevan al exterior del edificio. Incluso si la red pública no es separativa, es decir mezcla aguas residuales con aguas de lluvía, es obligatorio que la instalación de saneamiento lo sea.

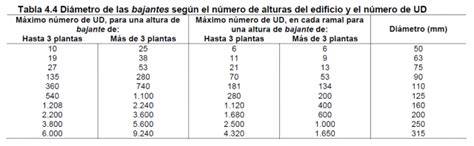

En el post titulado Cálculo de bajantes de aguas residuales comenté el método propuesto por el HS5 para el dimensionamiento de este tipo de tuberías. Como continuación, en esta entrada desarrollaré la metodología indicada en está sección del CTE para las bajantes de pluviales. Paso 1: Cálculo de la superficie atendida por la bajante Emplearemos el método de cálculo propuesto en el apartado 4.2.3 de la sección HS 5 del CTE.
El primer paso es obtener la superficie, en proyección horizontal, de la cubierta, patio o terraza servida por la bajante. La superficie en proyección horizontal es aquella que se mediría en una vista en planta de la cubierta. Si se trata de una cubierta plana, coincide con la superficie real, si hablamos de una cubierta inclinada sería la superficie real de la cubierta multiplicada por el coseno del ángulo que forma la cubierta con la horizontal. Si se estima que el cálculo de la superficie proyectada es demasiado complejo, puede emplearse la superficie real sin corregir, dado que siempre es mayor que la proyectada. Esto hace que la simplificación quede del lado de la seguridad.
DIMENSIONAMIENTO DE CANALETAS PARA DRENAJE PLUVIAL DE VIVIENDAS, TEJADOS Y EDIFICACIONES✅💧
Paso 2: Corrección de la superficie Corrección de la superficie consultando el mapa y la Isoyeta correspondiente. Paso 3: Obtenemos el diámetro de la bajante de pluviales Con la superficie corregida consultamos la tabla 4.8 y obtenemos un diámetro nominal para la bajante de 63 mm. Ejemplo de elección del diámetro de la bajante en la tabla 4.8 de la sección HS5
Entradas relacionadas Cálculo de bajantes de aguas residuales Ventilación de bajantes de aguas residuales
Conexión y ubicación en el sistema
Hola, soy un ingeniero industrial enamorado de aprender y compartir. Saber colocar bien las bajantes pluviales es una tarea crítica ya que de una buena colocación depende que todo funcione a la perfección. Es importante saber dónde y cómo conectar una bajante pluvial a los canalones para que no surjan problemas futuros.Para ello lo ideal es siempre contar con una empresa especializada en instalación de canalones para garantizar una buena colocación y un perfecto desagüe del agua de lluvia.Vamos a ver más en detalle cómo realizar la instalación de bajantes pluviales y donde es preferible conectar estas bajantes a los canalones.
Aspectos a considerar para la conexión de bajantes y canalones Son distintas las variables a tener en cuenta. Aunque lo habitual suele ser colocar las bajantes en el centro de los canalones hay considerar otros elementos como la inclinación del suelo, la proximidad del desagüe más cercano y en general aquella zona que permita una mejor evacuación del agua de lluvia. No hay distinción entre los estilos de canalones a la hora de colocar las bajantes. La forma es la misma, aunque con ciertos materiales es más sencillo operar como puede ser con los canalones de aluminio más fáciles de cortar que otros canalones con materiales metálicos, por ejemplo.
En cualquier caso siempre hay que tener en cuenta que la instalación de todo el sistema de evacuación de las aguas de lluvia debe hacerse para que todo funcione perfectamente. Esto implica que siempre recaiga en manos de profesionales con experiencia. De no hacerse así el riesgo de sufrir grandes averías posteriormente con goteras, filtraciones y humedades en general puede suponer un gasto mucho mayor que el que puede suponer contratar a profesionales del sector.
Dónde colocar las bajantes en el sistema de canalones Cuando se trata de establecer la ubicación más adecuada para las bajantes pluviales se suele optar por instalarla en el centro del conducto del canalón. Otro de los puntos habituales es en las esquinas del edificio. Ambas opciones suelen responder más a criterios estéticos y de diseño. Pero a veces es preferible ser más funcionales y pensar en el objetivo en sí de las bajantes y del sistema de evacuación que no es otro que conducir las aguas de lluvia hacia las zonas de desagüe.
Pero no siempre es el lugar más adecuado. Lo ideal es siempre hacer un diseño general de toda la estructura teniendo en cuenta la inclinación del suelo y la proximidad a la zona de desagüe. Instalación en el centro de los canalones Ante todo hay que revisar siempre la inclinación de los canalones y realizar la pruebas de conducción del agua para asegurarse de que el flujo correrá sin obstáculos. En casos de instalación en cubiertas con alero, puede ser necesario incorporar un codo que conecte la canaleta con la bajante, asegurando que los conductos verticales estén siempre pegados a la fachada del edificio. Instalación en los extremos del canalón Respecto a los extremos de los canalones, es imprescindible instalar tapas para evitar la salida del agua por esos puntos y garantizar su correcta evacuación a través de la bajante que desciende por la fachada hasta el desagüe más próximo. Ambas opciones pueden tener un buen resultado estético sin lugar a dudas, dependiendo mucho del estilo general. Pero una vez más te recomendamos que tengas en cuenta siempre la inclinación del suelo, priorices la funcionalidad para que el sistema de bajantes pluviales cumpla su función a la perfección y te dejes asesorar y guiar por profesionales.
Además, es necesario calcular la capacidad del sistema de evacuación pluvial, estimando el número y grosor de las bajantes requeridas para garantizar un drenaje eficiente. Colocar la bajante entre dos piezas de canalones Por otro lado, en ciertas situaciones puede ser más conveniente instalar las bajantes entre dos piezas de los canalones, siempre considerando la inclinación y la distancia hasta el desagüe más cercano.

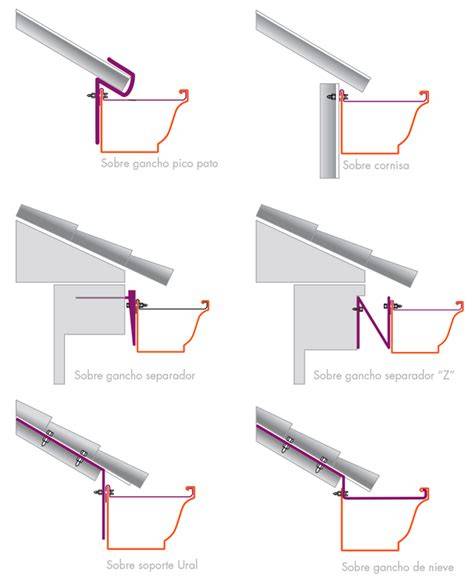

Cómo conectar las bajantes pluviales al canalón Este mismo consejo te podemos dar a la hora de conectar las bajantes de lluvia al canalón, una conexión deficiente provocará filtraciones y goteras. Una compañera me ha dicho (de memoria, no lo recuerda exactamente) que había un máximo de metros cuadrados por bajante, más bien un máximo de l/h por bajante, pero ni idea de dónde lo ha sacado. ¿Cómo sé el número de bajantes que necesitarían las cubiertas? ¿Es lógico que teniendo una bajante de 50 mm los canalones sean de un diámetro mayor? Y aprovecho para preguntar, en la cubierta plana, según la tabla 4.6 necesitaría 2 sumideros, ¿estos dos sumideros tienen que llevar cada uno una bajante o pueden estar conectados? Leí por algún sitio que deberían llevar cada uno una bajante por si se obstruye alguno, ¿es eso cierto?
