El tema central es el diseño y la ejecución de muros de contención para instalaciones, con énfasis en muros prefabricados de diferentes tipos (cilindrados por placas, cajones de hormigón reforzado, y muros de gaviones) y su interacción con el terreno, la cimentación y las normativas aplicables.
Conceptos fundamentales: muros de contención y muros de sótano
El muro prefabricado, constituido por dos losas de 5 cm paralelas, los espesores del muro están en función de las cargas y longitudes descritas a continuación.Con bisel exterior o juntas cada 1.2 m verticalmente. Hormigón HA-25 a las caras del prefabricado, acero B-500-S, en el interior del prefabricado.
¿ Qué es un muro de sótano?El muro sótano tienen forma de caja cerrados ocupando los límites de la propiedad y podemos edificar debajo la rasante al aislarnos del terreno.Están sujetos al empeño del terreno y, en su situación final, a las cargas procedentes de los forjados, y en algunas ocasiones a las de soportes o muros de carga.
Los forjados ejercen como elementos de arriostramiento transversal.Los muros de hormigón como elementos de contención estarán destinados a paralizar la masas de tierra y otros elementos sueltos cuando no sean apto de mantener su pendiente natural o cuando deba conseguirse la pendiente por determinados motivos.
Clasificación y posibles soluciones
Además, mantiene una pendiente de cambio superior a lo que permitiría la resistencia del terreno, transmitiéndola a la base del muro prefabricado y resistiendo con deformaciones admisibles los correspondientes empujes.Por su carácter estructural, además de los muros de sótano se distinguen, entre otros, los muros de gravedad, de gravedad aligerados, de contrafuertes, en L o en ménsula, los realizados por bataches a medida que se ejecuta la excavación.
Opciones de muro de contención para instalaciones
Muros de contención y muros de sótano en:Dirección: Urb. Se ha planteado hacer un muro de contención, ya que actualmente la tierra la sostiene básicamente los árboles y la vegetación que veis. Pero esos árboles en principio se van a talar...

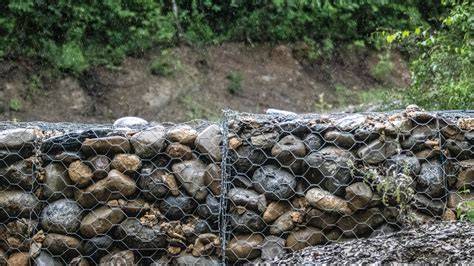

Muro de gaviones compuesto por caja de 2x1x1 m de malla de triple torsión, hexagonal, de 50x70 mm, de alambre de acero galvanizado de 2,00 mm de diámetro, rellena de piedra caliza de aportación de granulometría comprendida entre 100 y 200 mm, colocada con retroexcavadora sobre neumáticos.
Suponiendo que el precio sea adecuado, para hacer una estimación del precio en metros cúbicos he medido unos 130 m de largo y una altura de unos 3 m (4 m en la parte más alta y entre 1 y 2 m en la parte más baja). Como precio unitario m³ parece correcto. Pero lo de afirmar que es 1 m es muy aventurado, un muro de gaviones es por gravedad y hay que calcularlo bien.
Gaviones: funcionamiento, materiales y costos aproximados
Los gaviones se pueden rellenar, dependiendo del proyecto, vertiendo la piedra o colocándola caravista de forma manual para que quede un gavión perfecto, en cualquier caso ha de estar bien rellena, con pocos huecos para conseguir el efecto de peso deseado. Los gaviones funcionan como una zanja drenante vista, ya que el gavión deja drenar el agua y nunca tendremos los muy comunes problemas con el empuje del agua y encharcamiento del terreno. Los gaviones son elementos muy robustos.
Mallas: Estas mallas logran una resistencia a la tracción superior a 500 N/mm2. Siguiendo las normativas: EN 10223-8:2013 Para gaviones electrosoldados. Los gaviones de malla hexagonal (gaviones de doble o triple torsión) deben tener una resistencia a la tracción superior a 400 N/mm2 siguiendo la normativa UNE 36730:2006. Diafragmas: Son mallas electrosoldadas como las que quedan vistas, aunque puede ser de luz más grande. Habitualmente se ponen a cada metro, aunque la distancia queda establecida por el cálculo, se grapan perpendiculares a las mallas de cara, traseras, suelo y tapa. Tensores: Se utilizan para unir las mallas de cara, diafragmas y traseras entre sí. Resistencia a la tracción superior a 400 N/mm2. Grapas: Con ellas se unen todas las mallas y se pueden cerrar tanto con una herramienta manual como con una grapadora neumática. Estas grapas son semi circulares y al cerrarlas quedan en forma de aro. Alambre: Es utilizado a modo de tensores y grapas en los gaviones de triple torsión en los que se trabaja por costuras y también en los gaviones de revestimiento.
Ventajas y consideraciones de los muros de gaviones y de otros sistemas
La piedra a emplear en el relleno de gaviones será natural o procedente de machaqueo, pero siempre metiendo este dato en el programa de cálculo. Uno de los campos donde el gavión de malla electrosoldada está sobresaliendo es en la arquitectura. Este diseño será en función del geotécnico del terreno. Nos basamos en las características de las distintas unidades geotécnicas: ángulo de rozamiento interno, cohesión efectiva, densidad y carga admisible.
Monotec® y variantes de gaviones
Los gaviones Monotec® permiten realizar muros de contención, a base de jaulas de alambre de acero, que se montan y unen entre sí sobre el terreno por medio de cierres de empalme rápido y, posteriormente, se rellenan con piedra, tierra u otros materiales. El enrejado y los empalmes rápidos son de alta resistencia, garantizando la estabilidad bajo carga. Durante el montaje, se instalan unos distanciadores internos que aseguran la rigidez del conjunto. La luz de malla puede ser 5 x 10 cm ó 10 x 10 cm. Lleva una protección de zinc y aluminio, anticorrosiva de 3 a 5 veces mayor que el galvanizado habitual. Además, pueden fabricarse en acero inoxidable. Los gaviones son permeables al agua y pueden ofrecer un hábitat a la flora y fauna (se pueden ajardinar o dejar que se cubran de vegetación con el tiempo). Monotec® permite realizar formas ondulantes o curvas y dispone de distintos tamaños y diámetros de alambre.
👷¿Cómo construir muros de contención en GAVIÓN? | PASO A PASO | MBG INGENIERÍA
Notas sobre condiciones de ejecución y aspectos legales
Entre las consideraciones prácticas están la estimación de volúmenes, la drenaje posterior, cimentación y el proyecto, entre otros. En ciudades y carreteras cercanas, la ubicación del muro debe considerar las infraestructuras existentes, el tránsito y la seguridad. En el texto se mencionan ejemplos y situaciones concretas como la urbanización de calles, aceras y responsabilidades entre vecinos y ayuntamiento respecto a costes y cofinanciaciones.
Recomendaciones prácticas para proyectos de muros de contención en instalaciones
La elección entre muros prefabricados con placas y los muros de gaviones dependerá de las condiciones del terreno, del tipo de carga que se debe contener y de la necesidad de drenaje. Los muros prefabricados con hormigón, acero y tolerancias específicas ofrecen soluciones rápidas y estables para cimentación y estructura, mientras que los gaviones permiten adaptaciones a formas irregulares y son permeables al agua, favoreciendo la vegetación en su entorno.
