Puedes parecer una parte simple del proceso general de construcción, pero la ejecución correcta de los cimientos y el asiento en cualquier elemento constructivo es increíblemente importante. Pero… ¿Cuáles son sus objetivos principales y qué debemos tener en cuenta? ¿Qué tipos de cimentaciones existen?
Importancia de los cimientos y su impacto en la seguridad
La solidez estructural de una vivienda depende en gran medida de sus cimientos. A medida que pasa el tiempo, pueden surgir problemas como asentamientos del terreno, filtraciones de agua o incluso grietas en las paredes. Estos inconvenientes, aunque no siempre evidentes, pueden afectar gravemente la seguridad de una casa. La necesidad de reforzar los cimientos de una vivienda suele ser una consecuencia directa de cambios en el terreno o daños estructurales con el paso del tiempo. Cuando los cimientos de una casa ya construida presentan problemas, la seguridad de los ocupantes está en riesgo.
La elección de la técnica más adecuada depende de múltiples factores: tipo de terreno, magnitud del deslizamiento, características estructurales y restricciones de obra. Por ello, antes de intervenir es fundamental una evaluación precisa basada en mediciones, posible monitoreo e investigaciones geotécnicas, de modo que se puedan comparar las soluciones posibles y diseñar una intervención efectiva y duradera.

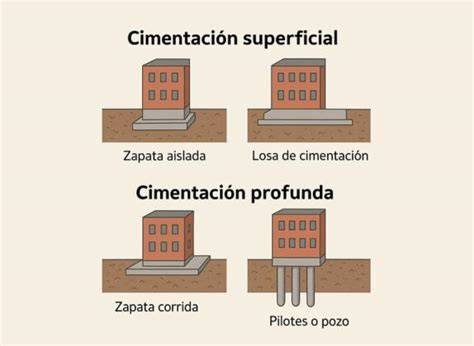

Conceptos clave: tipos de cimentación y sus funciones
Las cimentaciones superficiales o directas: Son las que reparte las cargas de la estructura en un plano de apoyo horizontal. Utilizadas para soportar cargas puntuales de columnas o pilares. Para que tengamos una visión en 3D y podamos ver la complejidad en su ejecución con el armado de una zapata aislada. Conectan dos o más columnas, distribuyendo las cargas entre ellas. Placas de concreto que se extienden por toda el área del edificio, distribuyendo las cargas de manera uniforme al suelo.
Ahora toca las cimentaciones profundas. El objetivo es transmitir las cargas a estratos profundos que tengan una mayor capacidad portante y de resistencia. El entender cómo elegir el tipo de cimentación de un edificio, de una casa o incluso de una nave industrial, suele ser relativamente complejo, salvo en algunos casos triviales.
Señales de posible deterioro y necesidad de refuerzo
La responsabilidad de una vivienda segura pasa por detectar a tiempo los signos de problemas en los cimientos. Uno de los primeros signos de que los cimientos necesitan refuerzo son las grietas en las paredes, especialmente las que aparecen de forma diagonal o en la esquina de puertas y ventanas. Además, las puertas y ventanas que no cierran correctamente o se desalinean también pueden ser un indicio de que la casa está experimentando un asentamiento. Otra señal de alarma es la aparición de desniveles en el suelo.
El refuerzo de los cimientos es una tarea compleja que debe ser realizada por profesionales cualificados. Un ingeniero estructural es el profesional encargado de realizar un estudio detallado de la vivienda y sus cimientos. Si bien los ingenieros son fundamentales en la fase de diagnóstico, las empresas especializadas en rehabilitación de estructuras son las encargadas de realizar las obras de refuerzo. Es importante que, al contratar a una empresa, se asegure que cuente con las licencias correspondientes y una buena reputación en el sector.
Procedimiento de intervención: técnicas de refuerzo
Las técnicas de refuerzo de cimientos son intervenciones que aumentan la estabilidad del edificio reforzando la fundación y/o mejorando la capacidad portante del terreno, para detener o prevenir hundimientos y daños estructurales. Las intervenciones pueden ser clasificadas en métodos tradicionales, que implican operaciones estructurales directas sobre las fundaciones o sobre el terreno, y métodos innovadores, que utilizan materiales avanzados y tecnologías de bajo impacto. La elección de la técnica más adecuada depende de múltiples factores, incluyendo la profundidad y el tipo de fundaciones, la gravedad del hundimiento y la accesibilidad al sitio de construcción.
Ampliación de la base de cimentación
Este método consiste en aumentar la superficie de apoyo de la fundación existente, de modo que se distribuyan mejor las cargas y se reduzcan las tensiones sobre el terreno. Es una solución a menudo adoptada para las fundaciones directas, que se desarrollan superficialmente y son particularmente sensibles a los hundimientos diferenciales. La ampliación puede llevarse a cabo mediante la adición de nuevos elementos de hormigón armado a los lados de la fundación original o mediante la inserción de bordillos de hormigón armado. Esta técnica es indicada cuando las fundaciones existentes no están dimensionadas adecuadamente o cuando se producen asentamientos debido a variaciones en la capacidad portante del terreno. Aunque es una solución efectiva, el refuerzo de cimientos requiere trabajos de excavación y obras de albañilería, con tiempos de ejecución más largos en comparación con técnicas menos invasivas.
Sub-cimentaciones con pilotes y micropilotes
El uso de pilotes y micropilotes es una de las técnicas más confiables para el refuerzo de cimientos, que se adopta cuando el terreno superficial no garantiza una resistencia adecuada. Este método permite transferir la carga de la estructura a capas de terreno más profundas y estables, reduciendo el riesgo de hundimientos. Los pilotes de cimentación son elementos estructurales de gran diámetro, realizados en acero, hormigón armado o madera, y se introducen en el terreno mediante técnicas de hinca, perforación o vibración. Se utilizan principalmente en nuevas construcciones o cuando se deben reforzar edificios de grandes dimensiones. Los micropilotes, en cambio, tienen un diámetro menor y se instalan con perforaciones más específicas y menos invasivas. Son ideales para intervenciones de refuerzo en edificios existentes, ya que pueden ser insertados con mínimos inconvenientes para la estructura y los entornos circundantes. El uso de pilotes y micropilotes es particularmente efectivo en presencia de terrenos blandos o con problemas de erosión.
Tirantes y anclajes para la estabilización de cimientos
En situaciones en las que un edificio está sujeto a empujes horizontales, como en presencia de terrenos en movimiento o pendientes inestables, el refuerzo puede llevarse a cabo mediante el uso de tirantes y anclajes. Esta técnica implica la inserción de cables o barras de acero dentro del terreno, anclados a placas o estructuras de soporte, con el objetivo de contrarrestar las fuerzas de empuje que podrían comprometer la estabilidad de los cimientos. Esta solución se adopta a menudo en combinación con otras técnicas de refuerzo para garantizar la máxima seguridad de la estructura.
Sustitución del terreno y compactación dinámica
Si el hundimiento es causado por un terreno de baja calidad o por fenómenos de hundimiento diferencial, una posible solución es la sustitución del material inestable por un relleno más resistente, como grava, piedra o mezcla cementada. Una alternativa es la compactación dinámica, una técnica que implica el uso de masas golpeadoras para aumentar la densidad del terreno y mejorar sus características mecánicas. Este método se utiliza principalmente en el ámbito industrial o para la preparación de terrenos destinados a nuevas construcciones. La efectividad de esta técnica es particularmente evidente cuando se aplica a cimientos de hormigón armado, que requieren una base sólida y uniforme para evitar tensiones diferenciales dentro de la estructura. Sin embargo, la sustitución del terreno puede resultar una operación compleja y costosa, especialmente en contextos urbanos donde las obras invasivas pueden causar inconvenientes.
Jet Grouting
El jet grouting es una técnica de refuerzo que implica la inyección a alta presión de una mezcla de cemento en el terreno, con el objetivo de mejorar su capacidad portante y resistencia mecánica. Este método permite crear columnas de terreno tratado, capaces de soportar las cargas de la estructura superior y reducir el riesgo de hundimientos diferenciales. La operación se lleva a cabo mediante perforadoras especiales que inyectan la lechada de cemento en el subsuelo con chorros a altísima velocidad, fracturando y mezclando el terreno con el aglutinante. El jet grouting es particularmente indicado en presencia de terrenos incoherentes, gravosos o arenosos, y puede ser utilizado tanto para reforzar cimientos existentes como para la realización de barreras impermeables contra las infiltraciones de agua.
Inyecciones de resinas expansivas
Las inyecciones de resinas expansivas representan una solución innovadora y de bajo impacto para el refuerzo de cimientos. Este método consiste en inyectar resinas poliméricas especiales en el subsuelo, las cuales, al entrar en contacto con el terreno, se expanden progresivamente hasta llenar los vacíos y estabilizar el sustrato. Una de las principales ventajas de esta técnica es su escasa invasividad: la intervención puede realizarse sin excavaciones, evitando interrumpir el uso del edificio y reduciendo al mínimo las molestias para los ocupantes. Además, las resinas expansivas ofrecen un efecto rápido, con un aumento de la capacidad portante del terreno en poco tiempo. Este método es particularmente indicado para edificios históricos o estructuras sensibles, donde intervenciones más tradicionales podrían resultar excesivamente invasivas.
Ventajas y límites de las diferentes técnicas de refuerzo
Cada técnica de refuerzo ofrece beneficios específicos, pero también presenta límites operativos y de contexto. La elección depende de: características geotécnicas del terreno, tipo de fundación, magnitud del hundimiento, accesibilidad del sitio y objetivos de la intervención (reducción de hundimientos, estabilización en profundidad, reducción de invasividad, etc.).
Aplicaciones prácticas y ejemplos
Entonces, para comprender plenamente la eficacia de las diferentes técnicas de refuerzo de cimientos, es importante examinar algunos ejemplos concretos de aplicaciones prácticas en situaciones específicas. De hecho, estos ejemplos proporcionan una visión general de los desafíos enfrentados y las soluciones implementadas, ayudando a guiar la elección de la técnica más adecuada según las circunstancias.
Underpinning o Recalce de Cimientos. Asentamientos y Grietas. Explicación para Ingenieros y Todos
Casos y casos prácticos de intervención
Ejemplo 1: cimientos en suelo arcilloso. Un edificio residencial muestra signos de hundimiento de cimientos debido a la presencia de suelo arcilloso sujeto a variaciones significativas de humedad. Solución - En este caso, el uso de Jet Grouting podría ser la mejor opción. De hecho, esta técnica permite inyectar una mezcla de cemento a alta presión en el suelo, creando columnas de suelo-cemento que mejoran la capacidad de carga y la estabilidad de los cimientos. Cuando falla la cimentación de una edificación, las patologías constructivas se extienden por todo el inmueble poniéndolo en riesgo de colapso estructural o ruina económica en el mejor de los casos. Esto no debe suceder puesto que la reparación de cimientos es posible en practicamente el 90% de los casos.
Continuación: se describe un caso particular en el que nuestra oficina realizó el estudio, proyecto y dirección de la obra de reparación de la cimentación de una vivienda unifamiliar en Madrid con grave riesgo de colapso estructural, incluyendo el análisis de causas y opciones de refuerzo.
Cómo evaluar el costo y planificar la reparación
El coste de reforzar los cimientos de una casa varía considerablemente dependiendo de varios factores. Las inyecciones de resinas expansivas suelen ser una opción más económica en comparación con los micropilotes o las zapatas compensadoras. Además del concreto y acero tradicionales, se emplean geopolímeros, polímeros de alta resistencia y fibras de carbono para reforzar cimientos.
Consideraciones finales para la gestión del refuerzo
La estabilidad de un edificio depende en gran medida de la solidez de sus cimientos. La elección de la técnica, la ejecución profesional y la adecuada monitorización tras la intervención son clave para evitar futuros hundimientos, deformaciones o daños estructurales. Sí, existen técnicas adaptadas para preservar la estética y estructura de viviendas antiguas. El trabajo debe realizarse por profesionales cualificados y con experiencia en geotecnia, ingeniería estructural y rehabilitación de edificaciones.
