Las arquetas captadores solares son componentes fundamentales en los sistemas de energía solar térmica utilizados para producir agua caliente sanitaria (ACS) y apoyar la calefacción en viviendas unifamiliares, edificios residenciales, hoteles y otros equipamientos. Su correcto dimensionamiento, basado en criterios técnicos precisos, es clave para garantizar un rendimiento óptimo y un ahorro energético significativo.
Importancia del rendimiento real y el dimensionamiento adecuado
El rendimiento real de un sistema solar térmico depende en gran medida de su diseño y tamaño. La energía solar térmica sigue siendo una de las tecnologías más rentables para la producción de ACS y calefacción. Para el profesional, saber dimensionar correctamente un sistema solar térmico es clave. Un diseño sobredimensionado se traduce en estancamientos, mantenimiento extra y baja durabilidad; uno insuficiente provoca insatisfacción del usuario y una menor percepción de ahorro.
Porque la demanda es constante durante todo el año, incluso en verano, cuando la producción solar es máxima. La recomendación profesional para viviendas en zonas templadas, como España, Portugal y el sur de Francia, es que las placas planas son suficientes. Zona con buena radiación, como por ejemplo, un depósito demasiado pequeño provoca sobrecalentamientos.
Tipos de captadores solares térmicos y sus características
Un captador solar térmico es un dispositivo que utiliza la energía solar para calentar un fluido, generalmente agua o aire. El principio de funcionamiento es el del efecto invernadero.
Los rayos del sol inciden en la superficie del panel: una parte se refleja y la otra es absorbida por la placa colectora. Al calentarse, la placa absorbente libera energía en forma de radiación infrarroja. A través de un sistema de intercambiadores, el calor solar se transfiere al fluido térmico.
Captadores planos
Son los colectores solares térmicos más comunes. Consisten en una superficie plana que absorbe la energía del sol y la transfiere a un fluido que circula por su interior. Los colectores planos son adecuados para aplicaciones de agua caliente sanitaria y calefacción de baja temperatura. En zonas templadas, suelen ser suficientes para cubrir la demanda térmica, siempre que el tamaño adecuado sea elegido.
Captadores de tubos evacuados
También conocidos como colectores solares de vacío, consisten en un tubo de vidrio sellado que contiene un absorbedor solar y un fluido que circula por su interior. Estos captadores son más eficientes que los planos en situaciones de baja temperatura y con condiciones climáticas variables. Son aptos para aplicaciones en zonas con menor radiación o temperaturas exteriores frías.
Captadores de concentración
Utilizan espejos o lentes para concentrar los rayos del sol en un punto focal donde se encuentra el absorbedor solar. Estos colectores son adecuados para aplicaciones de alta temperatura, como la generación de energía eléctrica. Sin embargo, no son generalmente utilizados para ACS en viviendas, sino más en instalaciones de mayor escala o industriales.
Colectores híbridos
Son una combinación de colectores solares térmicos y paneles fotovoltaicos, permitiendo aprovechar tanto la radiación solar para calentar agua como para generar electricidad. Esta opción puede maximizar el rendimiento en ciertos proyectos híbridos y de alta eficiencia.

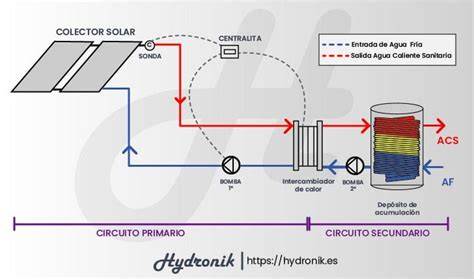

Funcionamiento y componentes de un captador solar térmico
Un captador solar térmico funciona mediante la absorción de la radiación solar en su superficie, que transfiere su calor a un fluido interior. La superficie del panel se calienta por efecto del sol, reflejándose y absorbido por la placa colectora. Este calor se transfiere al fluido mediante intercambiadores, facilitando que el agua o aire se caliente para su uso posterior.
Sistemas complementarios y de regulación
El termosifón es el sistema más económico que existe y es el más fácil de añadir a una vivienda ya construida. Además, no necesita nada eléctrico. Sin embargo, por su simplicidad, no hay forma de regularlo. Algunas marcas ofrecen sistemas drain-back que vacían el panel de fluido y no hay que taparlos, lo que ayuda a evitar sobrecalentamientos en verano.
Un sistema drain-back, por ejemplo, es un sistema forzado con capacidad de vaciado automático. La mayoría de las marcas lo tienen, y no son caros. Sin embargo, todos los sistemas forzados requieren un tendido adecuado de tuberías desde el depósito hasta los colectores, y el espacio necesario para alojar un depósito de cierta dimensión puede ser un factor limitante.
Consideraciones prácticas para el dimensionamiento
Si se dimensiona un panel solo para el verano, en un caso típico de 4 m2, con poco más de un metro cuadrado se sobrará. No tiene sentido ni resulta rentable. Para ello, se coloca un depósito en el tejado que puede proporcionar todo el agua caliente necesaria durante la temporada.
Es importante buscar un cierto equilibrio, para que en invierno el sistema cubra entre el 60 y el 80% de las necesidades. Si no se desea tapar, hay equipos drain-back que vacían el panel de fluido y no hay que taparlos, además de ser económicos y fáciles de mantener. La instalación de estos sistemas requiere un análisis preciso del espacio y la demanda térmica.
Innovaciones y mejoras en los sistemas solares térmicos
Algunas marcas ofrecen sistemas que vacían automáticamente el panel sin usar energía eléctrica, mediante válvulas termostáticas taradas a 90°C. Cuando la temperatura supera ese umbral, la válvula se cierra, formando vapor dentro del panel, lo que incrementa la presión y hace retornar el fluido al depósito. Cuando la temperatura baja, la válvula se abre nuevamente, permitiendo que el sistema funcione como un termosifón normal.
Este tipo de sistema auto-regulado es especialmente útil en zonas con alta radiación solar, ya que permite un funcionamiento automático sin coste adicional. Sin embargo, la ausencia de regulación puede afectar la eficiencia en algunos casos, por lo que los fabricantes aún no lo incluyen en todos los modelos.
